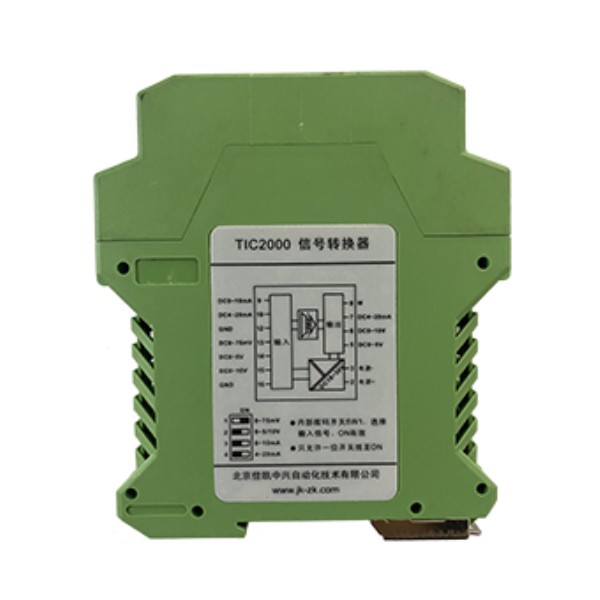

TIC2000信号转换器

TIC2000信号转换器

• 内容参数

TIC2000信号转换器特点及主要技术参数

特点

型号：TIC2000 RMS信号转换器

输入输出信号均为直流信号

电路可实现1路输入(用户指定)；

     输入信号类型：1、DC0~10mA； 2、DC4~20mA；

3、DC0~75mV； 4、DC0~5V；5、DC0~10V

电路可实现1路输出(用户指定)

输出信号类型； DC0~10V或DC0~5V或DC4~20mA

单独外供电源或18~30VDC

主要技术参数

输入阻抗: 电压≥100kΩ, 电流型100Ω

负载能力: 电流型负载电阻≤500Ω；电压型负载电流<5mA

精度：±0.2%F.S

温度漂移系数: ＜50PPM/℃

环境温度：-10℃～+60℃

空气相对湿度：小于95%,无凝露

绝缘电阻:输入间、输出间、输入与输出间、输入输出与电源间 ≥100MΩ(500VDC)

隔离强度: 输入间、输出间、输入与输出间、输入输出与电源间；具备磁隔离与光电隔离两种隔离方式，

1500VAC/分钟

电源:     DC18~30VDC±10%,

响应时间:＜10mS, 稳定时间＜0.1S

消耗功率:

      电源为24VDC时，电流输出型＜2.5W，

      电源为24VDC时,  电压输出型＜1W,

接线图以及外形尺寸
