可控硅触发板系列

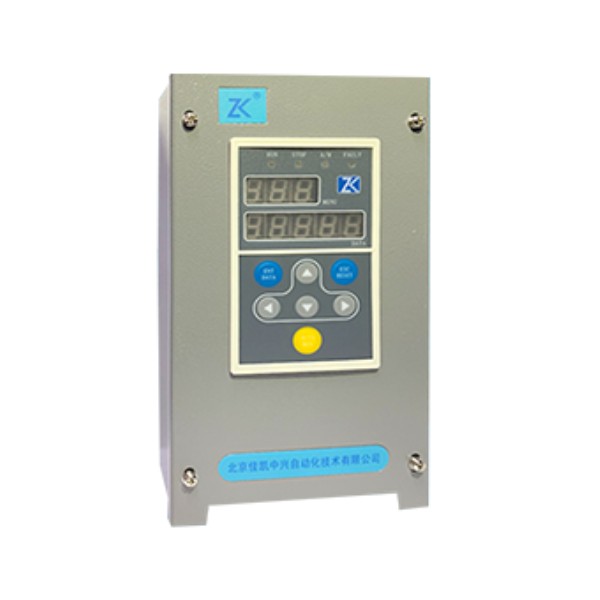

JK1S系列单相全数字可控硅触发板

产品广泛应用于工业电炉、机械设备、玻璃工业、汽车工业、化学工业等行业

产品特点

全数字化控制精度高

集成开环、恒压、恒流、恒功率、调功（过零）控制、

LZ （移相过零）控制、联机功率分配等功能于一体

具有有效值（RMS）控制选件，实现有效值控制

具备多路开关量和模拟量的编程接口

输入、输出接口均采用隔离技术，抗干扰能力强

调功使用时，可联机分配功率，减小对电网的冲击

标准配置RS485通讯接口

具有单路Profibus-DP通讯（选件）

重载设计，过载能力强

技术参数：

输入
主回路电源	JK1S-**: AC100?400V, 30?65Hz JK1S-/5: AC500V, 30~65Hz JK1S-**/6: >AC500V, 30~65Hz
控制电源	AC100~400V, 0.5A, 50/60HZ
风机电源	AC220V, 50/60HZ
输出
输出电压	主回路电源电压的0-98% （移相控制）
标定电流	按客户要求
控制方式	开环、恒压、恒流、恒功率、调功（过零）、 LZ控制
控制信号	模拟、数字、通讯
负载性质	电阻性、电感性
性能指标
控制精度	≤1%
稳定度	≤0.2%
接口描述
模拟量输入	4路可编程输入
开关量输入	1路固定输入， 2路可编程输入
模拟量输出	2路可编程输出
开关量输出	2路可编程输出
通讯	标准配置: 单RS485通讯接口，支持Modbus RTU通讯；支持单Profibus-D P通讯（选件）

型号定义

参数指标

输入	主回路电源	JK1S-****:AC100～400V,45～65Hz
	控制电源	AC100～440V 0.5A，要求与主回路电源同相位（L1与L3同相位）
	风机电源	AC220V，50/60Hz
输出	输出电压	主回路输入电压的0～98%（移相控制）
	标定电流	按客户要求标定
	控制方式	恒压、恒流、恒功率、调功（过零）、LZ控制
	负载性质	电阻性、电感性
主要控制特性	控制信号	模拟、数字、通讯
	参数设置	控制器的参数可通过键盘、通讯进行设置及诊断
	模拟量输入	4路可编程输入，12位转换精度 Al1输入：DC4～20mA、DC0～20mA、DC1～5V、DC0～5V Al2输入：DC0～5V、DC0～10V Al3输入：DC0～10V Al4输入：DC0～10V
	开关量输入	无源开关量输入：1路固定，2路可编程
	模拟量输出	2路可编程输出，10位转换精度输出电流：DC4～20mA/DC0～20mA 负载电阻：100～600Ω
	开关量输出	2路可编程无源开关量输出
保护	主回路故障	主回路失电或SCR故障时保护
	过流保护	电流≥2倍额定电流时保护
	过热保护	SCR温度≥75℃时保护
	频率故障	电源频率超出范围保护（45～65Hz）
	负载断线	负载断线或部分断线保护
通讯	MODBUS	标准配置为单RS485通讯接口，通讯协议采用标准MODBUS协议的RTU模式，支持标准功能3、4、6和16
通讯	PB选件	PB通讯接口
