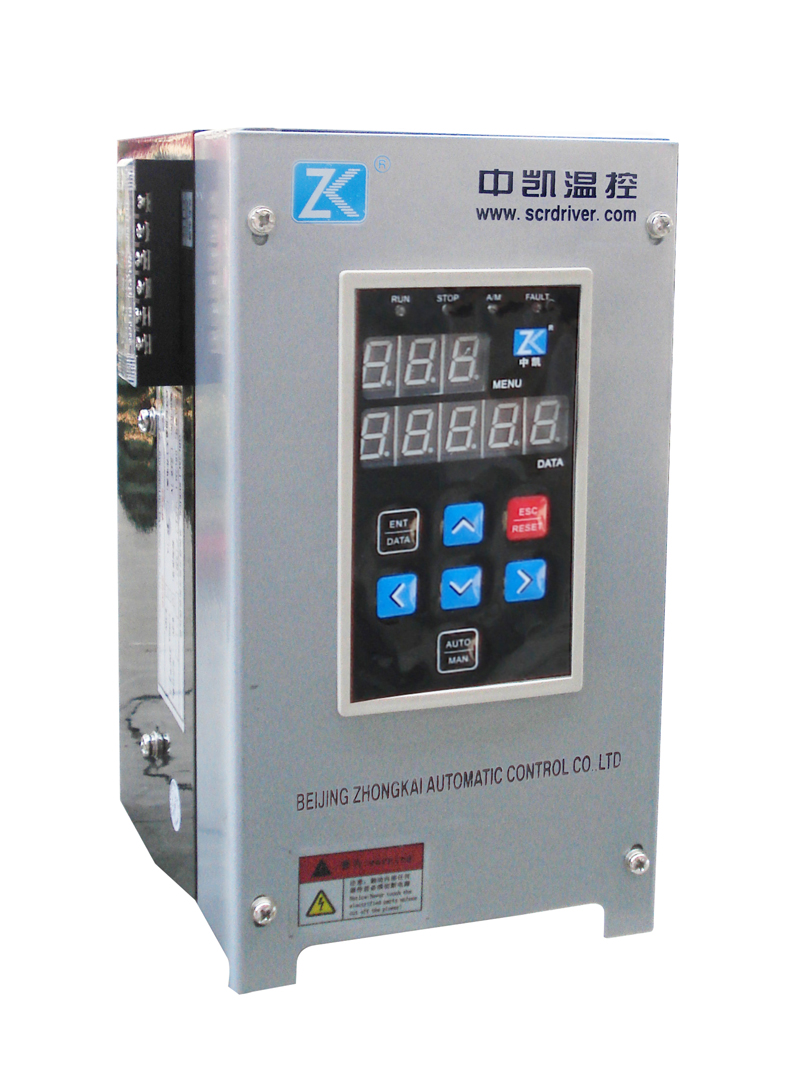

JK1S系列单相全数字晶闸管功率控制器

JK1S系列单相全数字晶闸管功率控制器

   产品名称：

   JK1S系列单相全数字晶闸管功率控制器

   规　　格：

   输出:AC25～3000A

   产品备注：

   适用于阻性负载、感性负载、变压器一次侧。

   产品类别：

   工业电炉功率控制类

   产品简介

   JK1s系列全数字单相晶闸管功率控制器:
   集调压器、调功器功能于一体
   采用全数字化设计，集开环控制、恒电压、恒电流、恒功率、调功控制、LZ控制（相位/过零综合控制）等功能于一体
   优化的硬件设计，强大的软件功能，广泛应用于单相功率控制
   12位高精度A/D转换，分辨率高
   适用于阻性负载、感性负载、变压器一次侧

    性能指标：

   ◇ DSP16位高级单片机的控制核心，具有丰富的参数设定、检测和完善的保护功能。
   ◇ 参数键盘设置、LED数码显示
   ◇ 输入、输出可编程，方便组态
   ◇ 具有“自动限流”功能，输出电流≥额定电流时，电流被限制
   ◇ 具有过流、过热、晶闸管故障、主回路电源丢失、负载断线等保护功能
   ◇ 输入、通讯、中央控制单元间电气隔离
   ◇ 标准的RS485通讯接口和MODBUS RTU通讯协议，可以同时对最多247台进行网络控制

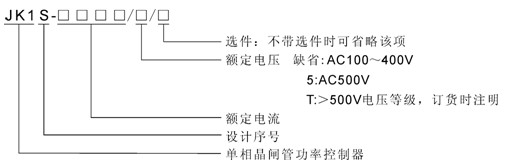

   型号说明：

   技术参数：

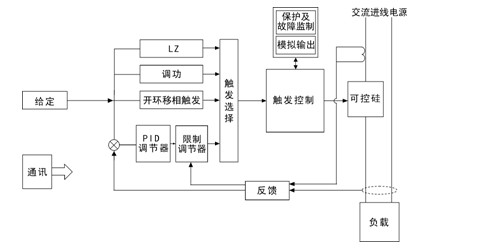

   控制原理：

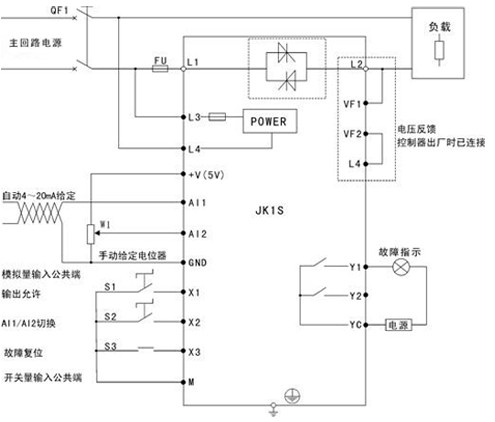

   应用举例：

   调整开关：
   SW1-1：ON，选择AI1为DC4～20mA输入，4.11 = 0。
   SW1-2：ON，选择AI2为DC0～5V输入。
 （2）参数设置
   接线确认无误后，可送电进行参数设置。

 （3）操作
   ◆ 闭合S1，控制器开始运行，“RUN”亮；
   ◆ 当S2处于断开状态，给定来源于给定1(AI1 输入的DC4～20mA信号)，输出电压随给定而变化；
   ◆ 闭合S2，给定信号来源于给定2(AI2输入的电位器给定信号)，输出电压随电位器给定而变化；
   ◆ 运行过程中通过键盘可查阅给定、电压反馈、电流反馈、输出电压、输出电流、输出功率等参数；
   ◆ 断开S1，控制器按斜坡停止输出，进入停机状态，“STOP”亮，等待下一次运行；
   ◆ 故障时，“FAULT”亮，控制器停止运行，确认故障原因，故障解除后可按S3或“ESC”键复位。
