三相KTY399恒压恒流恒功率闭环可控硅调压器

三相KTY399恒压恒流恒功率闭环可控硅调压器

   产品名称：

   三相KTY399恒压恒流恒功率闭环可控硅调压器

   规　　格：

   输出:AC25～3000A

   产品备注：

   适用于阻性负载、感性负载、变压器一次侧。

   产品类别：

   功率控制类

   产品简介：

   KTY399系列三相晶闸管交流调压器
   是移相触发型晶闸管电力控制器、采用模拟电子线路控制；
   给定信号多种选择，闭环控制；
   本调压器设计紧凑、功能完善、体积小 、重量轻、使用维护方便。
   适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、功率连续调节。
   如需RS485通讯功能，请选择我公司JK3S系列全数字晶闸管功率控制器。

   性能指标：

   ◇ 主电路、控制电路一体化结构
   ◇ 双闭环控制，内环电流环、外环电压环或功率环
   ◇ 一台调节仪可同时控制多台KTY399
   ◇ 软起动、软关断特性 　
   ◇ 斜率特性、下点特性
   ◇ 恒流、恒压、恒功率控制，控制精度优于1%
   ◇ 具有自动限压限流功能
   ◇ 电流变送输出DC0~10V
   ◇ 电源相序自动识别
   ◇ 过流报警无源触点输出，触点容量AC250V/3A，阻性

   选型表：

项目

型号代码

规格



三相可控硅调压器



KTY399-

基本功能：移相调压, 锁相环同步，宽脉冲触发
调节分辨率：0.1°(调压), 20ms(调功)
缓起动时间：0.2~120秒可调 缓停时间：10秒
报警输出：常开接点　1A 250V AC
环境温湿度：0~40℃，90%RH最大

控制输入

4-

4~20 mA DC,接收电阻:120Ω

5-

0~5 V DC, 输入电阻:10KΩ

10-

0~10 V DC, 输入电阻:10KΩ

触发方式

2-

触发反并联可控硅

6-

触发可控硅全控整流电路







额定电流容量/参考尺寸

(控制板选型不含此项)

040-

40A  440长×260宽×230高

080-

80A  440长×260宽×230高

125-

120A 440长×260宽×230高

175-

175A 440长×260宽×230高

255-

255A 410长×300宽×290高

300-

300A 410长×300宽×290高

350-

350A 410长×300宽×290高

400-

400A 420长×370宽×290高

500-

500A 420长×370宽×290高

600-

600A 500长×470宽×380高

800-

800A 500长×470宽×380高

1000-

1000A         定制

1500-

1500A　　   定制

2000-

2000A　　   定制

2500-

2500A　　   定制

3000-

3000A　　   定制

闭环功能

HU-

带恒压控制功能

HI-

带恒流控制功能

HP-

带恒功率控制功能（选件）

   技术参数：





输入电源

   3ΦAC380V±15%，50Hz ;  特殊电压要求需定制！

输出电压

   输入电压的0～95%

输出电流

   AC25A～3000A

适用负载

   电阻性负载、电感性负载、变压器一次侧

给定信号

   DC4～20mA    DC0～10mA    DC0～5V　  DC0～10V　

斜坡时间

   软起动、软停止时间：1～10s，可调

故障报警

   LED显示，报警触点：AC250V/3A，阻性(故障时闭合)

斜率设定范围

   0～100%

下点设定范围

   0～100%

过流保护

   输出电流≥1.8倍额定值时，10ms内截止输出

过热保护

   主回路晶闸管温度＞75℃, 截止输出

缺相保护

   输入电源缺相 时保护

相序保护

   输入电源相序错误时保护

   控制原理：

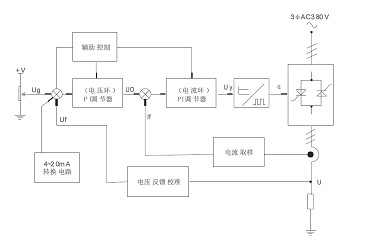

   KTY399系列三相晶闸管闭环技术可控硅调压器采用移相触发控制方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性。图3-1为KTY399三相晶

   闸管闭环技术触发板的原理框图，其控制原理为一个典型的双闭环控制，电流环为内环，电压环为外环。现以调压器的“恒电压控制特性”来介绍其控制原理。 调节过程如

   下：给定信号(Ug)、电压反馈信号(Uf)、电流反馈信号(I f)
   当由于某种原因使调压器输出电压降低时(如电网电压降低)：（Ug-Uf）↑ → UO↑ → Uy↑ → α↓ → 调压器输出电压U↑最后达到Uf与Ug相互平衡，调压器输出稳定电压。


   图2-1 恒电压原理框图
   电流环作用是，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作。其调节过程如下：
   U0恒定，负载电流增加：If↑ → （UO-If）↓ → IO↓ → Uy↓ → α↑ → 调压器输出电压U↓——If↓；同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内,
   在有充分调节余量的前提下维持输出电压的恒定。
   触发板还可以通过辅助控制功能实现软起动、软关断，外部信号转换等功能。
   恒功率特性调压器，其内环为电流环，外环为功率环，其原理与上相同。
   恒电流特性调压器，只有一个电流调节环节。

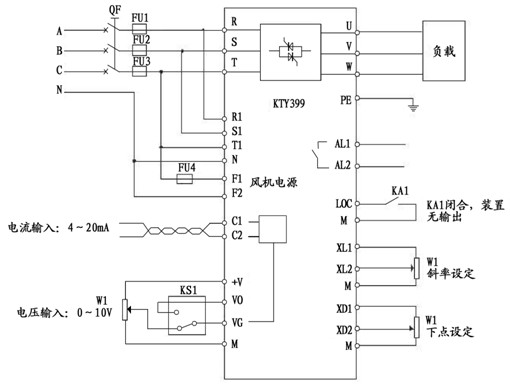

    应用举例：




   应用说明：
   ●  QF是电源开关，该开关也可用接触器替代，根据调压器额定电流选配；
   ●  FU1～FU3是主回路快速熔断器，根据调压器额定电流选配；
   ●  FU4是低压熔断器1～2A
   ●  KS1是手动、自动切换开关，KS1置向上端时，VG与V0接通， 由外部4～20mA控制调压器的输出；置向下端时，VG与W1中间端接通，由W1控制调压器的输出；
   ●  KA1是软起动、软关断控制触点，其闭合为调压器软关断，打开为调压器软起动(不使用软关断功能，可以不接KA1触点)。
   ●  W1手动给定电位器：2.2K～10K/2W(只由电位器给定控制时，可不用KS1手动、自动切换开关，将电位器的中间端直接连接到VG端子,C1、C2、V0端子不接)
   ●  W2斜率设定电位器：2.2K～10K/2W（不需斜率调整时，请将XL1、XL2短接）
   ●  W3下点设定电位器：2.2K～10K/2W（不需下点设定时，可不接）
   AL1、AL2是故障输出触点，报警时，该触点闭合；带负载能力为AC250V/3A（阻性）。
   说明：在频繁起停的应用场合，一般要求用控制端子（LOC、M）运行。如果采用调压器输入前端的接触器进行频繁起停控制，将会影响调压器和接触器的寿命。



如需更加详细资料，请到下载中心 去下载详细使用说明
