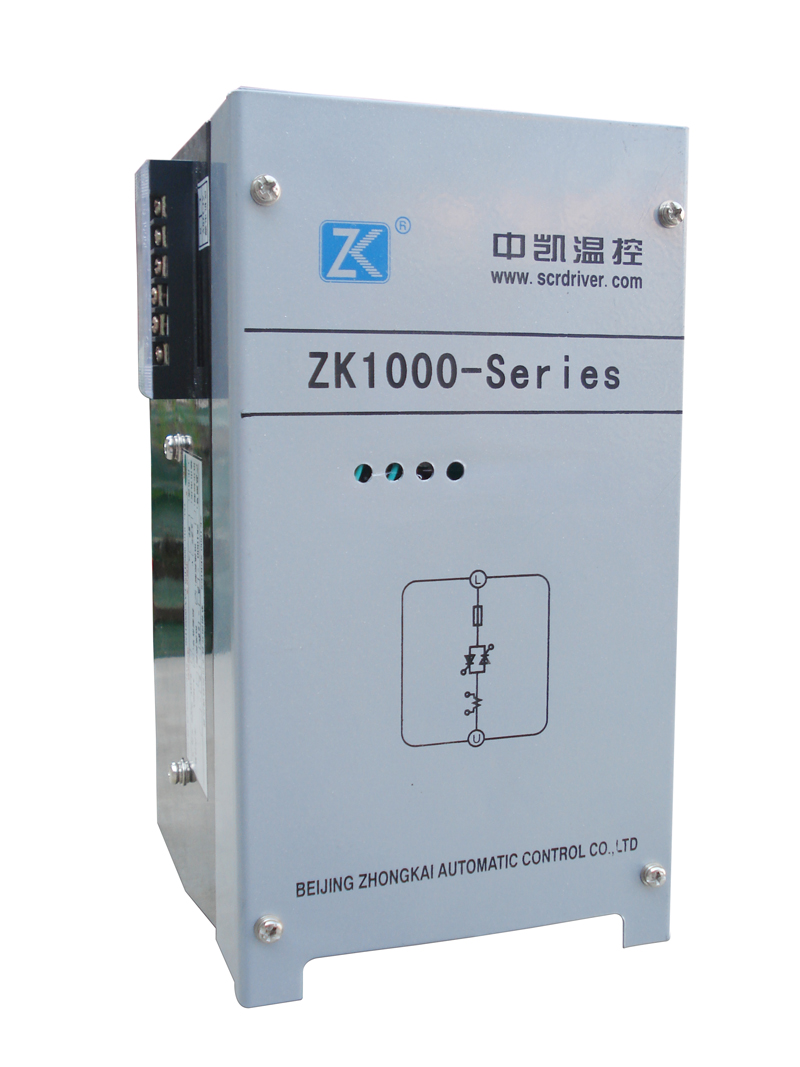

单相ZK1000恒压恒流恒功率闭环可控硅调压器
|
|
产品名称:
|
单相ZK1000恒压恒流恒功率闭环可控硅调压器
|
规 格:
|
输出:AC25~3000A
|
产品备注:
|
适用于阻性负载、感性负载、变压器一次侧。
|
产品类别:
|
工业电炉功率控制类
|
产品简介
|
单相ZK1000恒压恒流恒功率闭环可控硅调压器
是移相触发型晶闸管电力控制器、采用模拟电子线路控制;
给定信号多种选择,闭环控制;
本调压器设计紧凑、功能完善、体积小 、重量轻、使用维护方便。
适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、功率连续调节。
如需RS485通讯功能:请选择我公司JK1S系列全数字晶闸管功率控制。
|
性能指标:
|
◇ 双闭环控制,内环电流环、外环电压环(或功率环)
◇ 可恒定输出电压、电流 、功率
◇ 输入采用线性光电耦合器件隔离,安全性能高
◇ 可选择恒电压、恒电流、恒功率等控制方式 ,内部拨码开关设定。
◇ 独立软起动、软停止斜坡时间调节
◇ 电压、电流、功率变送输出(DC0~10V)
◇ 控制电路板采用先进的SMT工艺,可靠性高
◇ 完善的过流、过热 等保护
|

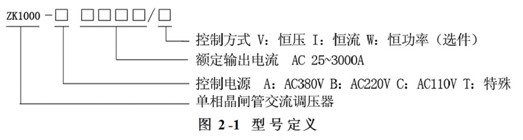

型号说明:
|
|
技术参数:
|
电源
|
1ΦAC110V、220V、380V±15% 50/60Hz
|
输出电压
|
0~95%输入电压
|
输出电流
|
AC25~3000A
|
适用负载
|
电阻性负载、电感性负载、变压器一次侧
|
给定信号
|
DC0~5V、DC0~4V、DC4~20mA、内部电位器等;可通过内部拨码开关自行设置,出厂设置为DC4~20mA。
|
斜坡时间
|
软起动、软停止时间:1~10s,可分别独立可调
|
限流特性
|
限制输出电流在额定值范围内
|
调节精度
|
优于1%
|
过流保护
|
输出电流≥2倍额定值时,10ms内截止输出
|
过热保护
|
主回路晶闸管温度>75℃, 截止输出
|
|

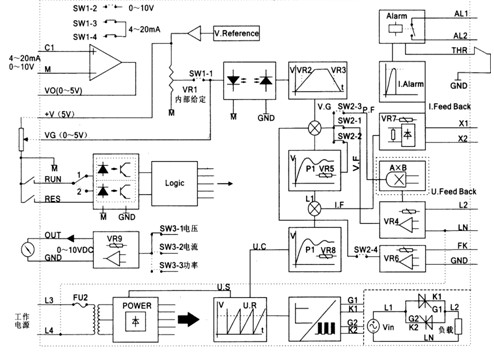

控制原理:
|
|

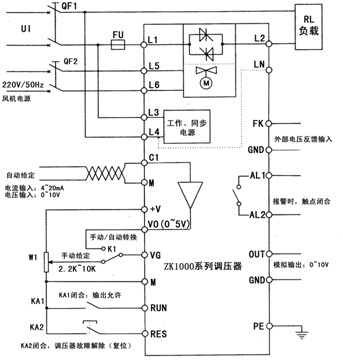

应用举例:
|
|
注意:
⑴图中的UI为标准产品提供的电压等级(110V、220V、380V)之一;
⑵风机电源只能是AC220V;
⑶若无特殊要求,电压反馈取自负载两端,一端为L2,另一端为LN(出厂时LN将通过跳线连接到L4,图3-3的虚线)。
应用说明:
⑴要求L1与L3严格同相位;
⑵UI:主回路电源和工作电源,严格按铭牌标定电压等级接入;
⑶QF1、FU分别为主回路断路器、熔断器,其规格根据调压器额定电流确定;
⑷标准产品已按订货要求设定了内部反馈,FK、GND外部反馈端子不接;
⑸根据实际情况,不用的功能(如变送输出)或没有的接线端子(如75A以下的调压器无L5、L6端子)可以不接;
⑹QF2:额定电流≤1A;
⑺K1:手/自动转换开关;
⑻W1:手动给定电位器:2.2K~10K,2W以上;
⑼使用DC0~10V或DC4~20mA信号控制时,信号由C1和M输入,正确设置拨码开关,转换后的DC0~5V信号从VO输出,将K1置自
动状态,即VG与VO短接; ⑽KA1:输出允许控制开关(或触点),当其闭合时调压器输出允许;
⑾KA2:故障复位按钮。在调压器出现过流、过热故障时,输出截止,相应指示灯闪烁,同时报警继电器触点闭合,当调压器故障
解除后,按下KA2(闭合)即可复位调压器,重新启动。
提醒:使用DC0~10V、DC4~20mA、W1控制时,应确认内部给定电位器已断开(SW1-1=OFF)。
|
