JK1-C单相无触点开关控制可控硅触发板

JK1-C单相无触点开关控制可控硅触发板

   产品名称：

   JK1-C单相无触点开关控制可控硅触发板

   功    能：

   交流无触点开关控制用

   应用场合：

   适用于阻性负载、感性负载、容性负载（无功补偿）、变压器一次侧及其他需要无触点控制的场合

   产品类别：

   可控硅触发板类

   产品简介

   JK1-C单相无触点开关控制可控硅触发板、采用专用数字触发芯片控制，具有对称性好、触发快速等优点

   给定信号多种选择：

•    无源开关量控制
•    DC24V直流电平控制
•    DC12V直流电平控制

   性能指标：

   1、触发输出：两路宽脉冲列触发，脉冲变压器输出。

   触发电流峰值≥800mA

   触发电压峰值≥6V

   2、 输入控制信号：直流控制电压输入5-24V(最小电流1mA)或继电器接点输入等开关控制。

   3、 适用电压:   JK1-CL　220V/400VAC

   JK1-CM　600VAC

   JK1-CH　1500VAC

   4、 使用环境：环境温度-25—+40℃

   相对湿度≤85%

   无导电尘埃和腐蚀性气体

   5、 工作电源：220V±10%   50H_Z

   6、消耗功率：≤10W

   选型指南：

    订货说明:

   1. 定货例：JK1-C-0-CL

   含义解释：控制信号输入为无源开关量，主电路电压为AC220V或AC380V。

    定货例：JK1-C-0-CH

   含义解释：控制信号输入为无源开关量，主电路电压为AC1500V

…….

   技术参数：

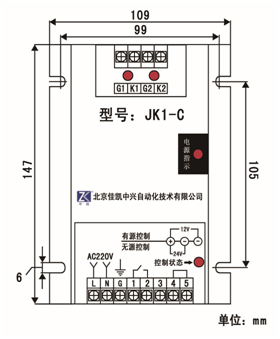

   控制板尺寸与端子图：

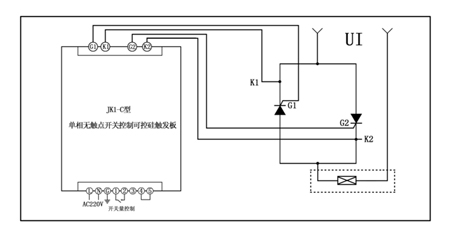

   各种主电路应用示意图：

无源开关控制方式

直流电平DC24V控制方式

直流电平DC12V控制方式
