JK1S系列单相全数字可控硅触发板

JK1S系列单相全数字可控硅触发板

产品名称：

JK1S系列单相全数字可控硅触发板

功能：

集开环控制、恒电压、恒电流、恒功率、调功控制、LZ控制（相位/过零综合控制）等功能于一体

产品备注：

适用于阻性负载、感性负载、变压器一次侧。

产品类别：

工业电炉功率控制类

产品简介

JK1s系列全数字单相可控硅触发板:

集调压、调功功能于一体

采用全数字化设计，集开环控制、恒电压、恒电流、恒功率、调功控制、LZ控制（相位/过零综合控制）等功能于一体

优化的硬件设计，强大的软件功能，广泛应用于单相功率控制

12位高精度A/D转换，分辨率高

适用于阻性负载、感性负载、变压器一次侧

性能指标：

◇DSP16位高级单片机的控制核心，具有丰富的参数设定、检测和完善的保护功能。

◇参数键盘设置、LED数码显示

◇输入、输出可编程，方便组态

◇具有“自动限流”功能，输出电流≥额定电流时，电流被限制

◇具有过流、过热、晶闸管故障、主回路电源丢失、负载断线等保护功能

◇输入、通讯、中央控制单元间电气隔离

◇标准的RS485通讯接口和MODBUS RTU通讯协议，可以同时对最多247台进行网络控制

技术参数：

输入	主回路电源	1AC10～500V，45～65Hz
	控制电源	1AC10～500V，45～65Hz
	风机电源	1AC220V，50/60Hz
输出	输出电压	主回路输入电压的0～95%
	负载能力	可用于额定电流AC25～3000A范围内负载
	控制方式	开环、恒压、恒流、恒功率、调功、LZ等任意选择
	负载性质	电阻性、电感性、变压器一次侧
主要控制特性	控制信号	模拟给定、内部数字给定、通讯给定任意选择
	输入输出	4路模拟量输入（可编程)2路开关量输入（可编程）
	输入输出	2路模拟量输出（可编程)2路开关量输出（可编程）
保护	过流保护	输出电流≥2倍额定值时保护时保护
	频率故障	电源频率超出范围时保护（45～65Hz）
	SCR过热保护	SCR温度＞75℃时保护
	SCR故障	SCR故障时保护
	负载断线	负载断线或部分断线时保护
调节精度	优于1%

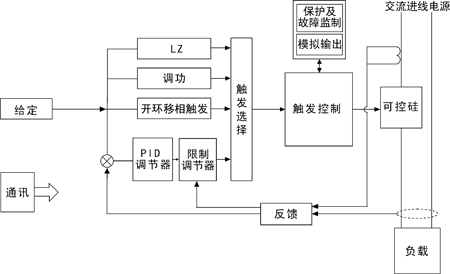

控制原理：

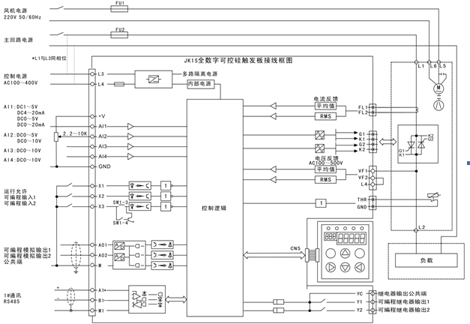

外围接线图：

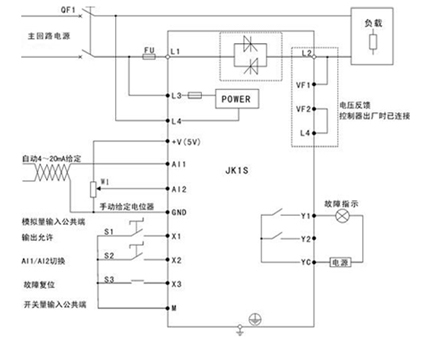

应用举例：

调整开关：

SW1-1：ON，选择AI1为DC4～20mA输入，4.11= 0。

SW1-2：ON，选择AI2为DC0～5V输入。

（2）参数设置

接线确认无误后，可送电进行参数设置。

◆确认给定1连线到AI1参数：

◆确认给定2连线到AI2参数：

◆设置给定选择1连线到X2信号：

◆设置故障复位连线到X3信号：

◆设置额定输出电压：

◆设置额定输出电流：

◆设置反馈选择：

◆设置限制选择：

◆设置限制值：

◆确认采用闭环控制：

1.11=7.11；

1.12=7.12；

1.15=8.12；

6.02=8.14；

3.05=220(220V)；

3.06=20(20A)；

2.09=7.27（AC电压反馈）；

2.10=7.29（AC电流反馈）；

2.11=7.02（100.0%）；

2.14= 0。

（3）操作

◆闭合S1，控制器开始运行，“RUN”亮；

◆当S2处于断开状态，给定来源于给定1(AI1 输入的DC4～20mA信号)，输出电压随给定而变化；

◆闭合S2，给定信号来源于给定2(AI2输入的电位器给定信号)，输出电压随电位器给定而变化；

◆运行过程中通过键盘可查阅给定、电压反馈、电流反馈、输出电压、输出电流、输出功率等参数；

◆断开S1，控制器按斜坡停止输出，进入停机状态，“STOP”亮，等待下一次运行；

◆故障时，“FAULT”亮，控制器停止运行，确认故障原因，故障解除后可按S3或“ESC”键复位。

如需更加详细资料，请到下载中心去下载详细使用说明
