JK1-TS单相直流电机调速可控硅触发板

JK1-TS单相直流电机调速可控硅触发板

产品名称：

JK1-TS单相直流电机调速可控硅触发板

功能：

采用触发单相半控桥结构，双闭环控制，电流环为内环，电压环（或速度环）为外环；

产品备注：

适用于单相直流电机不可逆调速场合或直流稳压场合

产品类别：

直流电机控制类

产品简介

◇输入采用线性光电藕合器隔离；给定部分、调节部分、晶闸管主回路三者间电气隔离，抗干扰能力强，安全性能高；

◇多种给定方式可供选择：

1：自动给定信号（DC0～10V或DC4～20mA）；

2：手动给定DC0～5V；

3：内部点位器给定；

◇具有输出斜坡上升、下降功能，斜坡上升、下降时间可独立调节（1～10S）；

◇具有电枢过流、SCR过热保护；

◇控制板采用先进的SMT工艺，可靠性高。

性能指标：

◇双闭环控制，内环电流环、外环电压环（或速度环）

◇可恒定输电机转速或电枢电压

◇输入采用线性光电耦合器件隔离，安全性能高

◇可选择恒电枢电压、电机转速控制方式,内部拨码开关设定。

◇独立软起动、软停止斜坡时间调节

◇速度、电流、变送输出（DC0～10V）

◇控制电路板采用先进的SMT工艺，可靠性高

◇完善的过流、过热等保护

技术参数：

输入	主回路电源	要求与控制电源同相位，默认与控制电源相同电压等级
	控制电源	A:AC380V±15% 50Hz, B:AC220V±15% 50Hz, C:AC110V±15% 50Hz
	励磁电源	根据需要选择励磁交流输入电压（≤AC380V）
	风机电源	AC220V 0.5A, 75A及以上电流等级有此端子
电枢输出	电枢电压	0～0.85Ui
电枢输出	电枢电流	5、10、20、30、50、75、100A等等级
励磁输出	励磁电压（直流）	0.9倍励磁电源输入电压
励磁输出	励磁电流（直流）	≤3A
控制特性	自动控制信号	调整开关选择： DC4～20mA输入阻抗：100欧 DC0～10V 输入阻抗：≥20K欧
	手动电压给定	DC0～5V
	内部给定	控制板上点位器给定
	输出斜坡上升、下降	1～10S，独立可调
	自由停车	由控制板上的调整开关决定是否使用
	输出允许控制	RUN-M接通时，调速器输出允许（运行）
	限流特性	限制输出电流在额定值范围内
保护	过流保护	电流≥3le，输出截止，报警继电器输出
保护	过热保护	晶闸管温度≥75℃保护，输出截止，报警继电器输出
使用环境	环境温度	-10～+45℃
	散热方式	≥75A风冷
	湿度	20%～90%RH,无水珠凝结
	海拔高度	超过1000米时，按GB/T3859.2-93国际降额使用
	震动	<0.5G
	防护等级	IP00
	壁挂式	竖直安放，以利通风

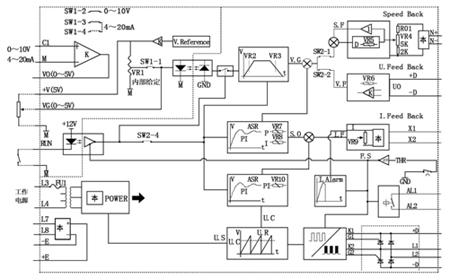

控制原理：

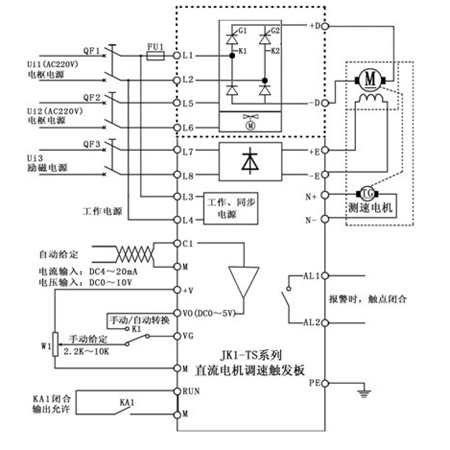

触发板端子应用接线图：

端子号	功能	说明
L1、L2	主回路电源	连接单相电源，L1与L3、L2与L4保持相位一致
L3、L4	控制电源	110V、220V或380V，详见型号定义
L5、L6	散热风机电源	AC220V 0.5A,75A及以上电流等级有此端子
L7、L8	励磁电源	根据励磁电压大小选择输入电压
+D、-D	电枢电压输出	接直流电动机电枢绕组
+E、-E	励磁电压输出	0.9倍励磁电源电压，接直流电动机励磁绕组
C1	自动给定信号输出	DC0～10V或DC4～20mA
V0	自动给定信号变换输出	DC0～5V
+V	参考电源	+5V，负载能力≤5mA
VG	给定输入	使用自动信号时，VO、VG短接
RUN	起、停控制	RUN与M接通时，调速器运行；断开时，调速器停止
M	输入信号公共端
N+、N-	测速电机接口	接测速发电机
AL1、AL2	报警触点	无源触点：250V/2A 过流、晶闸管过热时触点闭合
NO	速度输出	速度或电压变送输出（DC0～10V），负载能力≤5mA
IO	电流输出	电枢电流变送输出（DC010V），负载能力≤5mA

说明：

以控制电压等级为AC220V，测速机反馈为例。根据实际情况，不用的功能或没有的端子可以不接。

（1）QF1：电枢电路、工作电源开关，根据直流电动机的额定电流选择；

（2）QF2：风机电源开关，AC220V 0.5A～1A；

（3）QF3：励磁电源开关，电流≤5A（具体根据励磁电流决定）；

（4）FU1：电枢回路快速熔断器，根据电机的额定电流选择；

（5）W1：给定电位器：2.2K～10K，2W以上；

（6）K1 ：手动、自动转换开关；

（7）KA1：起、停开关或继电器触点，闭合时，调速器开始运行。

注意：

（1）要求L1与L3、L2与L4的相位严格同步；

（2）如果用户没有提出具体的反馈形式，在出厂时均采用“电压反馈”。如果用户需要改为“速度反馈”形式时，见图3-4；

（3）使用4～20mA、0～10V、W1控制电机速度时，应确认内部给定电位器已断开（SW1-1=OFF）;

（4）调速器额定电流小于75A时，采用自然冷却方式，无散热风机接口（L5、L6）；

（5）直流电机不需励磁电源时（永磁电机），不连接L7、L8、+E、-E及外部连接设备；

（6）本调速器无失磁保护停机功能，若需要该功能，用户自行考虑失磁后断开KA1或调速器电源；

（7）在给定到最大时、输出不到最大，或给定还未到最大、输出就已到最大，可采用如下方法校正：

●采用电枢电压反馈时，调节电位器VR6校正；

●采用速度反馈时，调节电位器VR4校正。

如需更加详细资料，请到下载中心去下载详细使用说明
