JK3S系列三相全数字可控硅触发板

JK3S系列三相全数字可控硅触发板

   产品名称：

   JK3S系列三相全数字可控硅触发板

   功    能：

   集开环控制、恒电压、恒电流、恒功率、调功控制、LZ控制（相位/过零综合控制）等功能于一体

   产品备注：

   适用于阻性负载、感性负载、变压器一次侧。

   产品类别：

   工业电炉功率控制类

   产品简介

   JK3S系列全数字三相可控硅触发板:

   集调压、调功功能于一体

   采用全数字化设计，集开环控制、恒电压、恒电流、恒功率、调功控制、LZ控制（相位/过零综合控制）等功能于一体

   优化的硬件设计，强大的软件功能，广泛应用于单相功率控制

   12位高精度A/D转换，分辨率高

   适用于阻性负载、感性负载、变压器一次侧

   性能指标：

   ◇DSP16位高级单片机的控制核心，具有丰富的参数设定、检测和完善的保护功能。

   ◇参数键盘设置、LED数码显示

   ◇输入、输出可编程，方便组态

   ◇具有“自动限流”功能，输出电流≥额定电流时，电流被限制

   ◇具有过流、过热、晶闸管故障、主回路电源丢失、负载断线等保护功能

   ◇输入、通讯、中央控制单元间电气隔离

   ◇标准的RS485通讯接口和MODBUS RTU通讯协议，可以同时对最多247台进行网络控制

   技术参数：

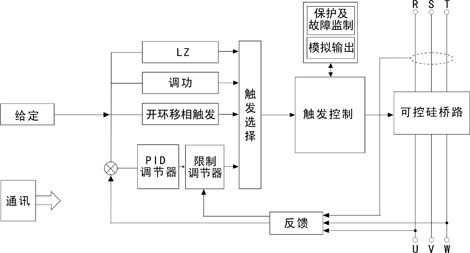

   控制原理：

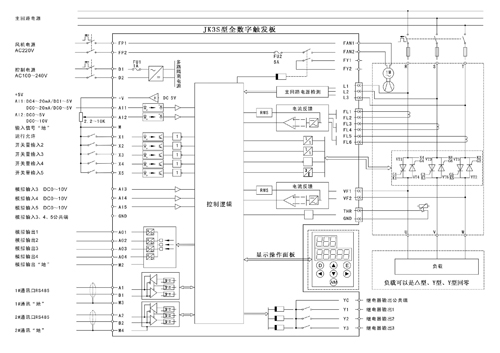

   触发板端子接线示意图：

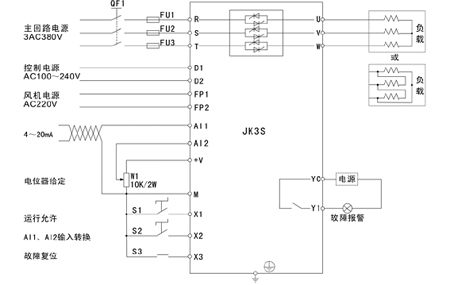

   主电路应用示意图1：

阻性负载控制接线图

 （1）控制信号类型设置

   本例控制信号

   AI1输入信号：DC4～20mA（默认）

   AI2输入信号：DC4～5V   （默认）

   如果控制信号类型为非本例中的信号类型，可通过调整开关SW1的拨码状态与菜单4.11设置相结合，设置控制信号类型。（见章节3.6.2）

 （2）参数设置

   采用默认参数:控制器出厂默认为闭环恒压限流控制方式,此方式为工业现场中最常用的控制方式。

   设置负载性质：2.12=0；

   触发选择：2.14=0(默认)；

   反馈选择：2.09=7.27(默认：恒压控制)/2.09=7.29(恒流控制)/2.09=7.31(恒功率控制)；

   限制信号选择：2.10=7.29(默认：限制电流)/2.10=7.27(限制电压)/2.10=7.31(限制功率)；

   给定选择1：1.15=8.12(默认)；

   故障复位：6.02=8.14(默认)；

 （3）输出限制设置

   通过设置额定输出电压、额定输出电流来限制控制器输出的最大电压、电流。

   3.05=***V（额定输出电压）

   3.06=***A（额定输出电流）

 （4）操作

   ◆闭合S1，控制器开始运行，运行显示“RUN”亮；

   ◆当S2处于断开状态，给定信号来源于AI1输入口，调节DC4～20mA给定信号，输出电压随给定的大小变化；

   ◆闭合S2，给定信号来源于AI2输入口，调节电位器给定，输出电压随给定的大小变化；

   ◆运行过程中通过键盘可查阅给定、电压反馈、电流反馈、输出电流、输出电压、输出功率等参数；

   ◆断开S1，控制器按斜坡停止输出，进入停机状态，“STOP”亮，等待下一次运行启动；

   ◆故障时，控制器停止运行，面板指示灯“FAULT”亮，故障报警指示灯亮,检查故障原因,故障解除后可按S3或“ESC”键复位。

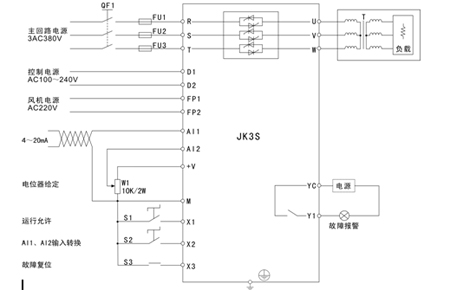

   主电路应用示意图2：

变压器等感性负载控制接线图

   控制信号类型设置

   本例控制信号

   AI1输入信号：DC4～20mA（出厂默认）

   AI2输入信号：DC0～5V   （出厂默认）

   如果控制信号类型为非本例中的信号类型,可通过调整开关SW1的拨码状态与菜单4.11设置相结合,设置控制信号类型。（见章节3.6.2）

 （1）参数设置

   采用默认参数:控制器出厂默认为闭环恒压限流控制方式,此方式为工业现场中最常用的控制方式。

   设置负载性质：2.12=1(默认)；

   触发选择：2.14=0(默认)；

   反馈选择：2.09=7.27(默认：恒压控制)/2.09=7.29(恒流控制)/2.09=7.31(恒功率控制)；

   限制信号选择：2.10=7.29(默认：限制电流)/2.10=7.27(限制电压)/2.10=7.31(限制功率)；

   给定选择1：1.15=8.12(默认)；

   故障复位：6.02=8.14(默认)；

 （2）输出限制设置

   通过设置额定输出电压、额定输出电流来限制控制器输出的最大电压、电流。

   3.05=***V（额定输出电压）

   3.06=***A（额定输出电流）

 （3）操作

   ◆闭合S1，控制器开始运行，运行显示“RUN”亮；

   ◆当S2处于断开状态，给定信号来源于AI1输入口，调节DC4～20mA给定信号，输出电压随给定的大小变化；

   ◆闭合S2，给定信号来源于AI2输入口，调节电位器给定，输出电压随给定的大小变化；

   ◆运行过程中通过键盘可查阅给定、电压反馈、电流反馈、输出电流、输出电压、输出功率等参数；

   ◆断开S1，控制器按斜坡停止输出，进入停机状态，“STOP”亮，等待下一次运行启动；

   ◆故障时，控制器停止运行，面板指示灯“FAULT”亮，故障报警指示灯亮,检查故障原因,故障解除后可按S3或“ESC”键复 位。

   关于变压器二次侧控制与调功控制方式请您下载详细使用说明书
