JK1-TS型单相不可逆直流电机调速器

JK1-TS型单相不可逆直流电机调速器

   产品名称：

   JK1-TS型单相不可逆直流电机调速器

   规　　格：

   输出:DC5～100A

   产品备注：

   适用于大多数小型直流电动机的不可逆调速，也可应用于直流恒压、恒流等场合

   产品类别：

   电机控制类

   产品简介

   J K1-TS系列直流电动机调速器是一种通用型单相不可逆直流调速器，

   本调速器设计采用主电路、控制电路一体化结构、设计紧凑；具有体积小、重量轻、功能完善等特点。

   适用于大多数小型直流电动机的不可逆调速，也可应用于直流恒压、限流等场合。

   性能指标：

   ◇双闭环控制，内环电流环、外环电压环或速度环
   ◇具有独立加、减速斜坡时间调节功能
   ◇输入采用线性光电耦合器件隔离，安全性能高'

   ◇电路板采用先进的SMT工艺，可靠性高
   ◇具有电枢过流、SCR过热保护
   ◇速度（电枢电压）、电流模拟输出

   技术参数：

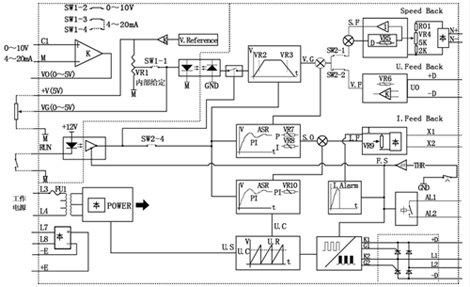

   控制原理框图：

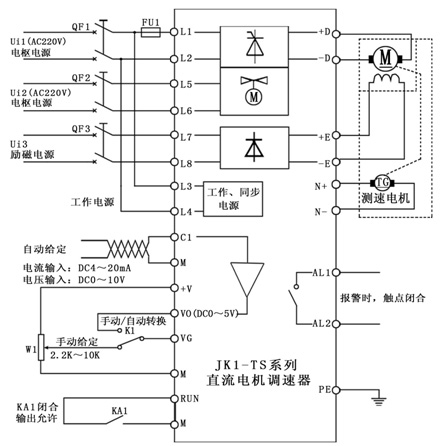

   应用举例：

   轻载试验：

  运行前，请对调速器进行轻载试验，以便检查在运输中有无松动或其它故障，以灯泡（LD1～LD2:200～500W；LD3：50
  ～100W）作假负载。

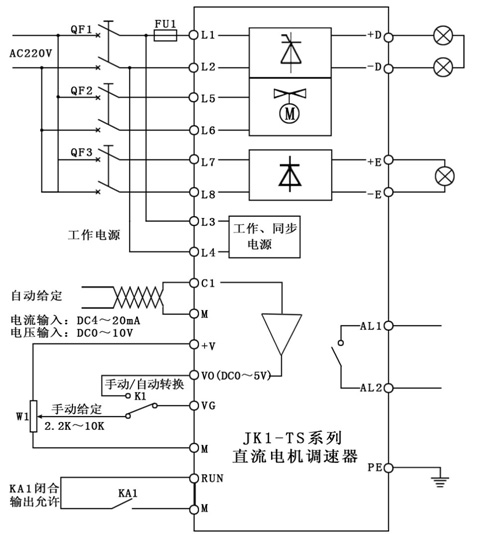

   以主回路电压、控制回路、励磁电压均为交流220V输入为例（参照图5-1配线），说明试验方法。如果订货及实际需求的

   不为220V等级，以订货及实际需求为准。

   注意：带假负载运行时

  （1）电枢回路电流：≥1A；

  （2）励磁回路电流：≥0.2A；

 （3）不用的功能可不接；出厂为速度反馈的调速器，参见调整开关定义，临时将其改为电枢电压反馈。

   将各部分的连线接好后，步骤如下：

 （1）合上QF2：检查风机运转是否正常；

   (2）合上QF3：灯LD3亮，检查励磁输出电压是否正确；

 （3）将K1置于“手动给定”状态，调节“手动给定”电位器，旋至最下端（给定为零）合上QF1，灯LD1、LD2不亮；

  （4）合上KA1，调速器运行允许，调节“手动给定”电位器，灯LD1、LD2由暗变亮，即输出电压可调节。同理：将

    K1置于“自动给定”状态，参照调整开关定义，正确接入DC4～20mA或DC0～10V，改变自动给定量，观察输出；

 （5）如果出现输出电压不稳定、振荡现象，可调节控制板上的动态参数整定电位器VR5、VR7、VR8、VR10；

 （6）调节电位器VR6（电压反馈系数），可校正最大电枢电压。

  假负载正常后，参照第四章，将电机电枢、励磁以及测速机接入，可进行电机轻载试验。试验前保持电枢电压
  反馈方式，试验步骤如下：
 （1）合上QF2：风机转动；
 （2）合上QF3：检查励磁电压是否正确；
 （3）将K1置于“手动给定”状态，调节“手动给定”电位器，旋至最下端（给定为零），合上QF1，电机不转动；
 （4）合上KA1，调速器运行允许，调节“手动给定”电位器（增加给定量），电机开始转动；
 （5）如为速度反馈，此时可校正测速机接入调速器的极性。保证测速机输出已接入N+、N-端，在电机运转的情况下，
  测量N+、N-的电压，N+应为正；如N-为正，请交换N+、N-的接线。如为电枢电压反馈，可跳过次步骤;
 （6）将“手动给定”电位器旋至最下端（给定为零），断开调速器电源，转换到速度反馈方式（见调整开关定义）。
  如为电枢电压反馈，可跳过次步骤；
 （7）合上调速器各电源，调节“手动给定”电位器（增加给定量），电机开始转动，如果出现电机速度不稳定、振荡
  现象，可调节控制板上的动态整定电位器VR5、VR7、VR8、VR10；
 （8）调节电位器VR4（速度反馈系数整定），校正电机最大速度；
 （9）调节电位器VR6（电压反馈系数整定），校正电机最大电枢电压；
 （10）为了减小在起动和突加给定信号时对负载的冲击，可调节电位器VR2、VR3。

   额定负载使用：

   在轻载试验正常后，可进行额定负载使用。

 额定负载使用时，有可能还会出现电机速度不稳定的现象；同样，调节控制板上的动态参数整定电位器，即可使电机速
 度稳定。
