JK3-TS型三相不可逆直流电机调速器


JK3-TS型三相不可逆直流电机调速器

   产品名称:

   JK3-TS型三相不可逆直流电机调速器

   规  格:

   输出:DC25~3000A

   产品备注:

   适用于大多数直流电动机的不可逆调速,也可应用于直流恒压、恒流等场合

   产品类别:

   电机控制类

   产品简介

   JK3-TS系列直流电动机调速器是一种通用型三相不可逆直流调速器,
   本调速器设计采用主电路、控制电路一体化结构、设计紧凑;
   具有体积小、重量轻、功能完善等特点。

   适用于大多数直流电动机的不可逆调速,也可应用于直流恒压、限流等场合。

   性能指标:

   ◇双闭环控制,内环电流环、外环电压环或速度环
   ◇具有加、减速斜坡时间调节功能
   ◇输入采用线性光电耦合器件隔离,安全性能高
   ◇电路板采用先进的三防(防潮、防尘、防酸碱气体)工艺,可靠性高
   ◇具有电枢过流、SCR过热保护
   ◇电流模拟输出

   技术参数:

输入

主回路电源

要求与控制电源同相,默认与控制电源相同电压等级

控制电源

   A:AC380V;B:AC220V  50/60Hz

电枢输出

电枢电压

   0~0.85Ui(Ui为主回路电源电压)

电枢电流

   DC 25A~3000A

励磁输出

励磁电压

   0.9倍励磁电源输入电压

励磁电流

   励磁:DC 10、20、30、50A

控制特性

给定信号

    D0~5V  DC 0~10V  DC4~20mA  内部电位器

加减速时间

   1~10s,可调

过载能力

   1.5Ie(30s),2Ie(10s),重复周期180s

信号输出

   电流模拟输出:DC0~10V

调速精度

    电压反馈:△V≤1V;测速机反馈:△n≤0.5%

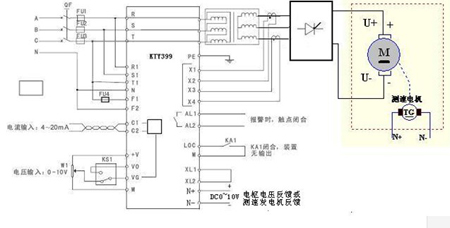

   应用举例:

如需更加详细资料,请到下载中心 去下载详细使用说明
