JK1S系列单相全数字可控硅触发板

JK1S系列单相全数字可控硅触发板

        JK1S系列单相可控硅触发板是具有高度数字化的新型可控硅控制器，集移相调压型和变周期、定周期过零调功型三种触发方式于一体，通过外部转换开关可在三种触发方式之间任意转换。调压调功器带有数码显示模块，能够实时显示输入信号、负载功率、负载电压以及负载电流等等。其有斜率调整、缓启动、缓关断、电流限制、过流保护、电压限制，过压保护报警等功能，具备开环调压、闭环恒流、闭环恒压、闭环恒功率四种调节方式。JK1S型单相数字可控硅触发板与带0-5V、4-20mA的智能PID调节器或PLC配套使用，实现精确的温度控制；主要用与工业电炉的加热节能控制、。负载类型可以是单相阻性负载、单相感性负载及单相变压器负载等。

         如：盐浴炉、工频感应炉、淬火炉温控；热处理炉温控；玻璃生产过程温控；金刚石压机加热；大功率充磁/退磁设备；半导体工业舟蒸发源；航空电源调压；真空磁控溅射电源；中央空调电加热器温控；纺织机械；水晶石生产；粉末冶金机械；隧道电窑集散温控系统；彩色显像管生产设备；冶金机械设备；交直流电机拖动；石油化工机械；电压、电流、功率、灯光等无级平滑调节，恒压恒流恒功率控制等领域。

　　JK1S系列单相可控硅触发板采用高品质可控硅模块，过载能力强，可靠性高。JK1S系列单相全数字可控硅触发板参数设置方便，接线简单，具有通讯功能，ＲＳ４８５接口，标准ＭＯＤＢＵＳ ＲＴＵ通讯协议，计算机能够通过485通讯数字量进行控制，也可实时读取负载电流、负载电压、负载功率、输入信号、报警状态、以及调压调功器的所有参数，详细说明见通讯协议。

  ◆以高性能单片微处理器为控制核心，ARM16位微处理器智能化控制设计；采用美国德州仪器的大规数字信

    号处理器，确保运算精确、响应迅速，控制特性优异、可靠性高内置12位Ａ／Ｄ转换器量化。

  ◆额定工作电压：AC100V~AC400V。

  ◆额定工作频率：45HZ---65HZ

  ◆驱动可控硅额定电流等级：10A~6000A。可控硅类型：进口/ 国产模块、单管、MTC模块、KP型。

  ◆智能数码显示,包括负载电流、负载电压、负载功率、输入信号等各种参数。

  ◆数字恒流 ，恒压，恒功率设计。

  ◆ＭＯＤＢＵＳ 现场总线通讯功能，一台计算机可同时监 控247台调压调功器，实现ＤＣＳ控制。

  ◆具有输出电压、电流、功率的模拟量变送输出功能，变送标准信号为：DC4~20mA、DC0~20mA、DC0~10V 等

  ◆具有多路可编程开关量输出功能:如：故障报警、运行输出、过流报警、超温报警可编程

  ◆具有多路可编程开关量输入功能。如：运行允许、手自动切换、故障复位、LZ切换等可编程

  ◆控制信号：具有多路可编程模拟量输入功能：DC4~20mA、DC0~20mA、DC0~5V、DC0~10V、DC1~5V手动电位器控制等。

  ◆控制方式：开环调压、开环调功、闭环恒流、闭环恒压、闭环恒功率、LZ等多种调节方式

  ◆一体化便捷快速安装设计 。　

  ◆自动／手动无扰动切换 。　

  ◆缓启动／缓关断时间分别可调（数字调节） 。

  ◆双微处理器线性化功率修正 。　

  ◆缺相报警、散热器超温报警、过流报警、欠流报警、过压报警、三相电流不平衡报警综合保护体系。　

  ◆通讯功能属于标准配置。通讯协议：ＭＯＤＢＵＳ RTU。

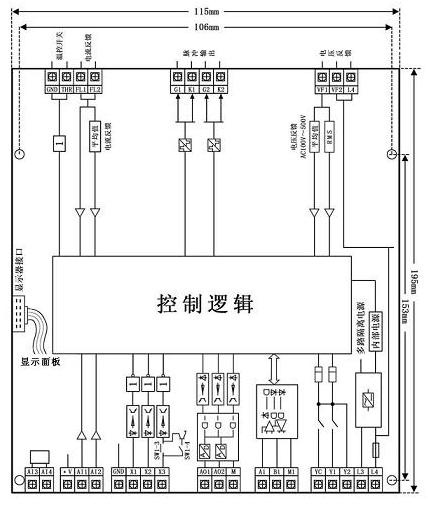

   原理接线图
