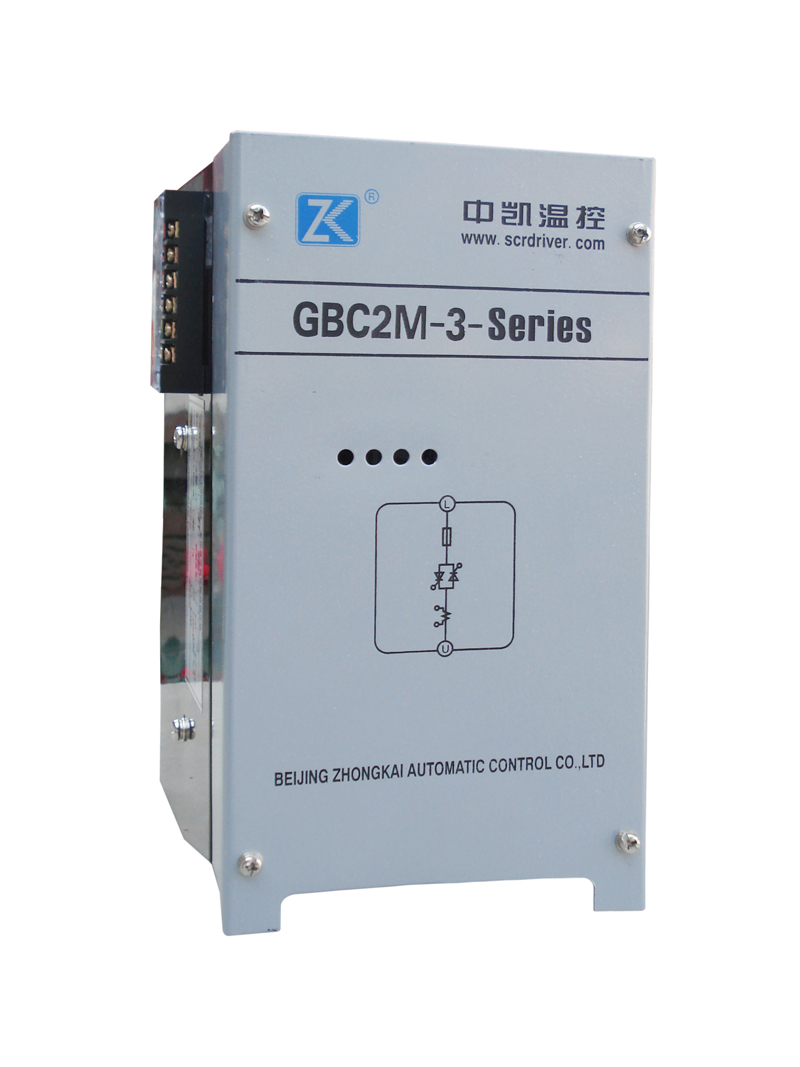

单相GBC2M-3数字调压调功器


单相GBC2M-3数字调压调功器

   产品名称:

   GBC2M-3系列单相可控硅调压调功器

   规  格:

   输出:AC253000A

   产品备注:

   适用于阻性负载、感性负载、变压器一次侧。

   产品类别:

   工业电炉功率控制类

   产品简介

   GBC2M-3系列单相晶闸管调压调功器是移相与过零触发综合型晶闸管电力控制器、采用数字电子线路控制;
   给定信号多种选择,开环控制;
   如需恒压、恒流、恒功率等闭环功能, 请选择我公司的ZK1000系列可控硅调压器
   如需带RS485通信功能,请选择我公司的JK1S系列全数字晶闸管功率控制器
   本调压器设计紧凑、功能完善、体积小 、重量轻、使用维护方便。
   适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、
   功率连续调节。

   性能指标

   ◇ 调功调压一体化功能。
   ◇ 自动控制、手动控制功能,切换无扰动。
   ◇ 可选择限压、限流、过流保护功能。
   ◇ 外部开关量控制软启动与软停车,避免电流冲击。
   ◇ 完善的过流、过热 等保护。

    选型指南:



项目

型号代码

     规格

   单相数字调压调功器

GBC2M-3-

      基本功能:移相调压, 锁相环同步,宽脉冲触发
      调节分辨率:0.2°(调压), 20ms(调功)
      缓起动时间:0.2~120秒可调 缓停时间:10秒
      报警输出:常开接点 1A 250V AC
      环境温湿度:0~40℃,90%RH最大

    1.控制输入

4

      4~20 mADC, 接收电阻:120Ω

5

      0~5 V DC   输入电阻:10KΩ

10

      0~10 V DC  输入电阻:10KΩ

   2.触发方式

T-

    触发反并联可控硅

   3.电流容量/参考尺寸

    (控制板选型不含此项)

 020 -

    20A    220长×124宽×167高

030-

    30A    220长×124宽×167高

040-

    40A    220长×124宽×167高

050-

    50A    220长×124宽×167高

080-

    80A    245长×162宽×200高

100-

    100A   245长×162宽×200高

150-

    150A   290长×164宽×258高

200-

    200A   290长×164宽×258高

300-

    300A   320长×175宽×300高

350-

    350A   320长×175宽×300高

400-

    400A   400长×175宽×350高

500-

    500A   400长×175宽×350高

600-

    600A   非标定制

800-

   800A   非标定制

1000-

    1000A  非标定制

   4.电流限制和过流报警
                    (选件)

N-

     无

C-

     带电流限制功能和过流报警

   5.调功方式
          (选件)

U00

      无

U01

      阻性调功

    订货说明:

   1.可控硅调压调功器电流容量选择参考
      一般纯阻负载:所选电力调整器的电流容量应大于负载最大电流。
      硅碳棒负载:   当取消变压器时,硅碳棒应串联,使之能够承受电源电压的70%~80%以上。
                                 硅碳棒在700~800℃存在负阻区,所选电力调整器的电流容量应大于负载电流1.7 倍以上。
      电热管负载:易受潮、局部短路等,所选电力调整器的电流容量应大于负载电流1.7倍以上。
      变压器负载:应带电流限制功能,所选电力调整器的电流容量应大于负载电流2~2.5倍以上。
   2. 定货例:GBC2M-3-4T-080-N-U00
       含义解释:4~20mA 控制信号输入,电流容量80A(纯阻负载最大电流80A;硅碳棒负载、电热管负载最大电流48A
                                                                                  变压器负载最大电流32A

电源

   1Φ  AC220V、380V±15%  50/60Hz

输出电压

   0~95%输入电压

输出电流

   AC25~3000A

适用负载

   电阻性负载、电感性负载、变压器一次侧

给定信号

    DC0~5V、DC0~10V、DC4~20mA、外部电位器等

斜坡时间

   软起动、软停止时间:1~120s,可调

限流特性

   限制输出电流在额定值范围内

调节精度

  优于1%

过流保护

输出电流≥2倍额定值时,10ms内截止输出

过热保护

主回路晶闸管温度>75℃, 截止输出

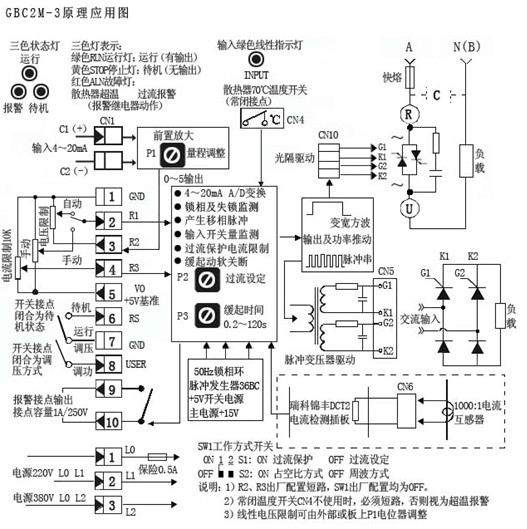

   控制原理

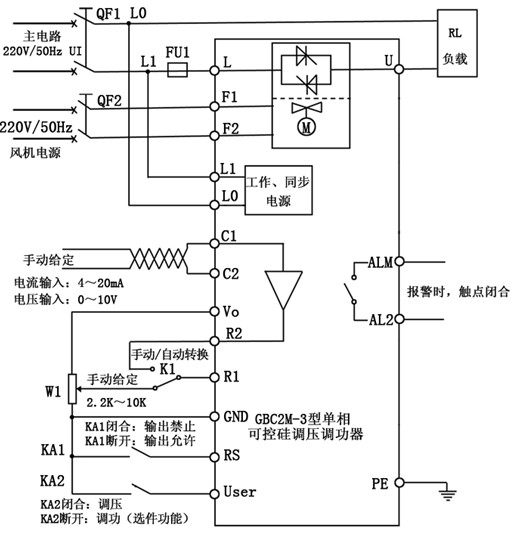

   应用举例

   注意:
         ⑴图中的UI为标准产品提供的电压等级(220V、380V)之一;
       ⑵风机电源只能是AC220V;
   应用说明:
   ● QF1是电源开关,该开关也可用接触替代,根据调压器额定电流选配;
   ● FU1是主电路快速熔断器,根据调压器额定电流选配;
   ● FU2是低压熔断器1~2A;
   ● K1是手动、自动切换开关,K1置向上端时,R1与R2接通,由外部4~20mA控制调压器的输出;置向下端时,R1与W1中间端接
      通,由W1控制调压器的输出;
   ● KA1是软启动、软关断控制触点,其闭合为调压器软关断,打开为调压器软启动(不使用软关断功能,可以不接KA1触点);
   ● W1手动给定电位器:2.2K~10K/2W(只由电位器给定控制时,可不用K1手动、自动切换开关,将电位器的中间端直接连接到R1端
      子,C1、C2、C3端子不接)。
      AL1、AL2是故障输出触点,报警时,该触点闭合:带负载能力为AC250V/3A(阻性)。

   说明:在频繁起停的应用场合,一般要求用控制端子(RS、GND)运行。如果采用调压器输入前端的接触器进行频繁起停控制,将会
   影响调压器和接触器的寿命。

如需更加详细资料,请到下载中心 去下载详细使用说明
