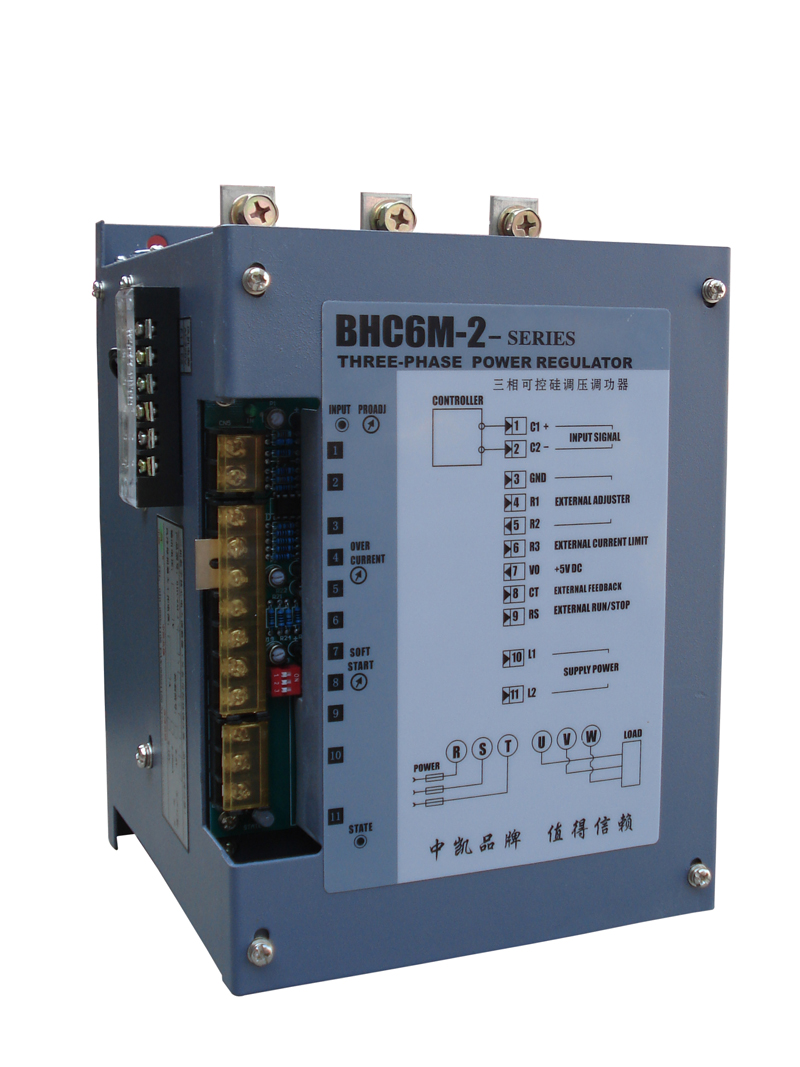

三相BHC6M-2数字调压调功器




三相BHC6M-2数字调压调功器

  产品名称:

  三相BHC6M-2数字调压调功器

  规  格:

  输出:AC253000A

  产品备注:

  适用于阻性负载、感性负载、变压器一次侧。

  产品用途:

  工业电炉功率控制

  产品简介

  三相BHC6M-2数字调压调功器
  是移相与过零触发综合型晶闸管电力控制器、采用数字电子线路控制;
  给定信号多种选择,开环控制;
  如需恒压、恒流、恒功率等闭环功能,请选择我公司的KTY399系列可控硅调压器
  如需带RS485通信功能请选择我公司的JK3S系列全数字晶闸管功率控制器
  本调压器设计紧凑、功能完善、体积小 、重量轻、使用维护方便。
  适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、功率连续调节。

  性能指标:

  ◇ 调功调压一体化功能。
  ◇ 自动控制、手动控制功能,切换无扰动。
  ◇ 可选择限压、限流、过流保护功能。
  ◇ 外部开关量控制软启动与软停车,避免电流冲击。
  ◇ 完善的过流、过热 等保护。

  型号说明:



 代码功能

 型号代码

     代码含义

  系列

BHC6M-2-

     基本功能:移相调压, 锁相环同步,宽脉冲触发
     调节分辨率:0.2°(调压), 20ms(调功) 缓起动、关断时间:0.2~120秒可调
     报警输出:常开1A 250V AC 基本报警:散热器超温,电源缺相
     电源电压:380V AC±10% 50HZ 环境温湿度:0~40℃,90%RH最大

  控制输入

  4-

    4~ 20 mA DC, 接收电阻: 120Ω

  5-

    0 ~ 5 V DC, 输入电阻: 450KΩ

  6-

    0 ~ 10 V DC, 输入电阻: 450KΩ

  触发方式

  2-

    触发反并联可控硅模块

  三相负载连接形式

  D-

    D:三角型或星型中心点不接地

  Y-

    Y:星型中心点接地

  电流容量/外形尺寸mm
  (实际额定电流





  参考尺寸

  040-

  40A AC

  080-

  80A AC

  150-

  150A AC

  200

  200A AC

  350-

  350A AC

  400-

  400A AC

  500-

  500A AC

  600-

  600A AC

  800-

  800A AC

  1000-

  1000A AC   定制

  1500-

1500A AC   定制

  2000-

  2000A AC   定制

  2500-

  2500A AC   定制

  3000-

  3000A AC   定制

  电流限制和过流报警(选件)
  (含DCT1电流变换器,测两相电流)

  N

  无

  C

  过流报警功能和电流限制

  电流环光隔离远程状态接口(选件)
  (散热器超温、过流、缺相、运行、电源)

  N-

  无

  F-

  远程状态接口(含DDR远程状态接收器)

  调功(选件)

  00

  无

  01

  阻性调功

  订货说明:
  1.电力调整器电流容量选择参考
  一般纯阻负载:所选电力调整器的电流容量应大于负载最大电流。
  硅碳棒负载:当取消变压器时,硅碳棒应串联,使之能够承受电源电压的70%~80%以上。硅碳棒在700~800℃存在负阻区
  ,所选电力调整器的电流容量应大于负载电流1.7 倍以上。
  电热管负载:易受潮、局部短路等,所选电力调整器的电流容量应大于负载电流1.7 倍以上。
  变压器负载:应带电流限制功能,所选电力调整器的电流容量应大于负载电流2~2.5 倍以上。
  型号例:BHC6M-2整机型号:BHC6M-2-42D-080-NN-00,表示输入4-20mA,触发反并联可控硅模块,三角形或星型中心
  不接地负载,电流容量80A,不带过流报警和限流功能,不带状态发送,不带调功功能。
  含义解释:4~20mA 控制信号输入,电流容量80A(纯阻负载最大电流80A;硅碳棒负载、电热管负载最大电流48A;变压
  器负载最大电流32A)。

  技术参数:

  电源

  3ΦAC380V±15%  50/60Hz

  输出电压

  0~95%输入电压

  输出电流

  AC25~3000A

  适用负载

  电阻性负载、电感性负载、变压器一次侧

  给定信号

  DC0~5V、DC0~10V、DC4~20mA等

  斜坡时间

  软起动、软停止时间:1~120s,可调

  限流特性

  限制输出电流在额定值范围内

  调节精度

  优于1%

  过流保护

   输出电流≥2倍额定值时,10ms内截止输出

  过热保护

  主回路晶闸管温度>75℃, 截止输出

  控制原理:

  BHC6M-2型三相可控硅调压器调功器是运用数字电路触发可控硅实现调压和调功。调压采用移相控制方式,调功有定周期
  调功和变周期调功两种方式。该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超
  温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。该控制板的触发有两种方式:直接触发可控硅模
  块、触发移相型固态继电器。BHC6M-2控制板的特点:十位A/D,输出线性化程度高,输出起控点低。
  BHC6M-2系列三相电力调整器(说明书中简称BHC6M-2整机)由BHC6M-2触发板、BHC6M-2专用散热器、风机、外壳等组
  成。核心部分使用BHC6M-2控制板与高品质可控硅模块;散热系统采用高效散热器、低噪音风机。整机带有控制板所有的
  功能。整机电流容量从25A到3000A有12个等级。
  该电力调整器与带0-5V、4-20mA的智能PID调节器或PLC配套使用;主要用与工业电炉的加热节能控制、大型风机水泵软启动运行控制、。负载类型可以是三相阻性负载、三相感性负载及三相变压器负载;三相负载可以是中心接地负载、中心不接地负载、内三角形负载及外三角形负载。
  如:盐浴炉、工频感应炉、淬火炉温控;热处理炉温控;玻璃生产过程温控;金刚石压机加热;大功率充磁/退磁设备;半导体工业舟蒸发源;航空电源调压;真空磁控溅射电源;中央空调电加热器温控;纺织机械;水晶石生产;粉末冶金机械;隧道电窑集散温控系统;彩色显像管生产设备;冶金机械设备;石油化工机械;电压、电流、功率、灯光等无级平滑调节

  应用举例:

  基本应用接线图

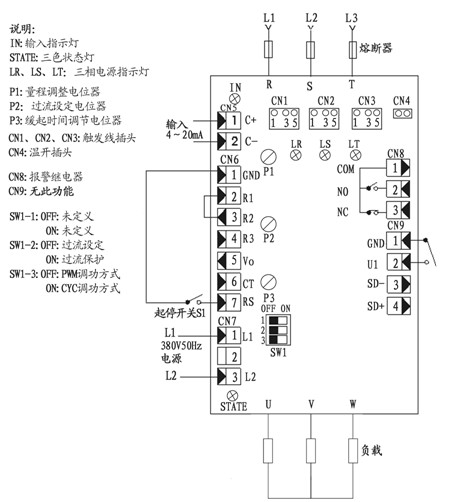

2.1.1星型中心不接地负载自动方式接线图、控制板端子位置图




  负载如需其它连接方式,请参阅整机选型表
  说明:负载可以是三角形、星型中心点不回零
  或星型中心点回零(订货说明)
  各项功能及接线说明:
  ① CN5的C+、C-分别接4~20mA信号的正极和负极。
  ② 电源L1、L2分别接三相电源的任意两相电压,即控制板电源取负载电源的任意两相线电压380V。
  ③ 出厂时拨码开关SW1都设置为OFF。
  ④ CN1、CN2、CN3、CN4为内部引线。
  ⑤ 起停开关S1功能
  S1闭合:待机状态,此时STATE的状态是黄灯闪烁。
  S1断开:正常运行。
  S1由闭合切换为断开:STATE变绿灯常亮,调压方式时调压器缓起动;调功方式时,直接按输入信号输出。
  S1由断开切换为闭合:调压方式时调压器缓关断,关断完后STATE黄灯闪烁;调功方式时,调压器急停。
   DCT1功能说明
  A. DCT1是功能选件,若需要过流保护功能或者限流功能,都必须配DCT1(订货时声明)。
  B. DCTI是反馈电路板,采集负载电流,并传送给BHC6M-2控制板,接线时应注意CN1端子的正负极(CN1-1是正极; CN1-2是负极)。
  C.DCT1标定方法:可用仪表手动将负载电流调节到最大,这时用万用表直流12V档测量DCT1的CN1-1(+)和CN1-2(-),若DCT1与BHC6M-2控制板电路连线已经接好,测量BHC6M-2控制板的CN6-6(+)和CN6-1(-),调节DCT1上电位器W1使得测量值是4.8V。
  对于那些允许电流随温度变化而变化的负载,要等到负载的电流达到最大时再做标定。
  若订货时已经说明了负载最大电流,那么出厂前一般都做了标定,不用再做标定了
D.  DCT1上的LED在DCT1电源正常时应是常亮的,若不亮检查DCT1电源供电是否正常。
  ⑦ CN9端子为功能选件。若需要调功调压一体化功能或者状态发送功能,都必须带CN9端子(订货时声明)。
  ⑧ 设备调试时可以按照图2-1-1接线,调试时图中负载最好用100瓦~200瓦灯泡做为假负载。

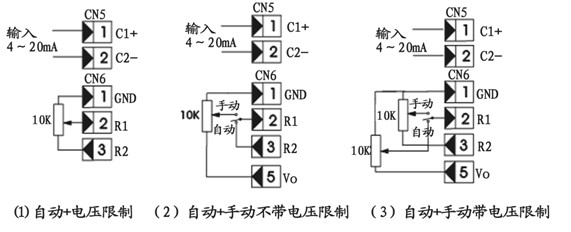

  电压限制及手、自动接线图:

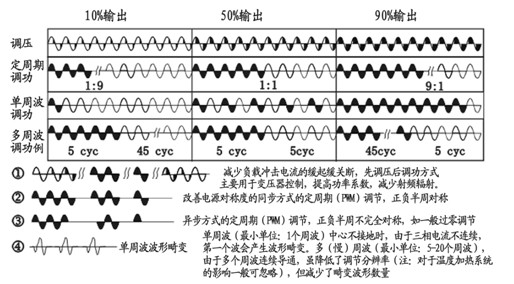

  不同控制方式时的波形:

  调压控制时,采用移相触发来改变可控硅的导通角,从而改变负载的电压有效值;如上图中调压方式波形图,在10%时负载电压有效值是额定电压有效值的10%。
  调功方式有两种:周波调功和PWM调功。周波调功是变周期调功,最小调功周期是40ms。PWM调功是定周期调功,周期固定是4s。

如需更加详细资料,请到下载中心 去下载详细使用说明
