   产品名称：

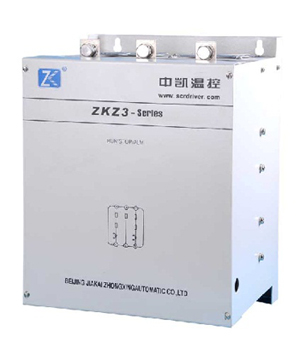

   ZKZ3三相两控型交流调功器

   功    能：

   定周期与变周期调功功能

   产品备注：

   适用于阻性负载。

   产品用途：

   工业电炉功率控制

   产品简介

   ZKZ3三相两控交流调功型数字可控硅触发板是过零触发专用晶闸管电力控制器、采用数字电子线路控制；

   给定信号多种选择，开环控制；

  如需恒压、恒流、恒功率等闭环功能，请选择我公司的KTY399系列可控硅调压器。
  如需带RS485通信功能请选择我公司的JK3S系列全数字晶闸管功率控制器。

   本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

   适用于阻性负载。可广泛应用于工业各领域的电压、电流、功率控制。

   性能指标：

   ◇周波过零变周期与PWM定周期一体化功能。

   ◇自动控制、手动控制功能，切换无扰动。

   ◇可选择过流保护功能。

   ◇完善的过流、过热等保护。

   型号说明：

    技术参数：

   控制原理：

   ZKZ3型三相两控型调功器是运用数字电路触发可控硅实现调功。调功有定周期调功和变周期调功两种方式。该控制板带锁相环同步电路、自动判别相位、缺相保护、散
   热器超温检测、过流保护、串行工作状态指示等功能。ZKZ3控制板的特点：十位A/D，输出线性化程度高。

   应用举例：

   电压限制及手、自动接线图：

   常用的五种接线方式

图1：最简自动控制接线图

   说明：1.  自动控制时，若不带限幅功能R1、R2必须短路。

   2.  0~5V、0~10V及4~20mA均接C1、C2；但只能接其中一种。

图2：带限幅功能的自动控制接线图

   说明：1.恒流工作时，图中限幅功能可限制输出   的电流，详细使用方法参考恒流调试过程。

   2.普通工作模式时，图中限幅电位器能限制输出的电压，电压限制的意义参考图8。

图3：手动及自动组合接线图

   说明：用手动电位器控制时，仅需要把图中单刀  双掷开关拨向手动电位器中心抽头即可，此时电力调整器的输出只受手动电位器控制，而与控制信号无关。

图4：手动与带限幅功能的自动控制接线图

   说明：该图是图2、3组合接线方式。

图5：限流功能接线图

   说明：1.恒流工作模式下不需要该电位器。

   2.普通限流时，若负载调节需要更平滑，      须使用多圈电位器。

   6.2.几点注意说明：

   6.2.1.图中的控制信号请注意正、负极性，若接反可能会导致小信号时满输出。

   6.2.2.图中电源为380V 50Hz交流，可接三相中任意两相。

   6.2.3.CN1-8外接开关作为起停开关。开路时为运行，短路时为待机状态（无输出）。强烈建议感性负载调压过程的起动和停止应先将起停开关置于待机位置，当电源
   供电接通后起停开关置于运行位置。结束时，应先将起停开关置于待机位置，使调压器缓关断后再断电。

   不同控制方式时的波形：

   调功方式有两种：周波调功和PWM调功。周波调功是变周期调功，最小调功周期是40ms。PWM调功是
   定周期调功，周期固定是4s。
