   产品名称：

   三相KTY399恒压恒流恒功率闭环可控硅触发板

   规　　格：

   输出:AC25～3000A

   产品备注：

   适用于阻性负载、感性负载、变压器一次侧。

   产品类别：

   功率控制类

   产品简介：

   KTY399系列三相晶闸管交流调压器

   是移相触发型晶闸管电力控制器、采用模拟电子线路控制；

   给定信号多种选择，闭环控制；

   本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

   适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、功率连续调节。

   如需带RS485通信功能, 请选择我公司的JK3S系列全数字可控硅触发板。

   性能指标：

   ◇ 主电路、控制电路一体化结构

   ◇双闭环控制，内环电流环、外环电压环或功率环

   ◇一台调节仪可同时控制多台KTY399

   ◇软起动、软关断特性　

   ◇ 斜率特性、下点特性

   ◇恒流、恒压、恒功率控制，控制精度优于1%

   ◇具有自动限压限流功能

   ◇ 电流变送输出DC0~10V

   ◇电源相序自动识别

   ◇过流报警无源触点输出，触点容量AC250V/3A，阻性

   选型表：

    技术参数：

   控制原理：

   KTY399系列三相晶闸管闭环技术可控硅触发板采用移相触发控制方式，输出电压、电流或功率连续可调，具有恒电压、恒
   电流或恒功率的特性。图3-1为KTY399三相晶闸管闭环技术触发板的原理框图，其控制原理为一个典型的双闭环控制，电
   流环为内环，电压环为外环。现以调压器的“恒电压控制特性”来介绍其控制原理。 调节过程如下：给定信号(Ug)、电压
   反馈信号(Uf)、电流反馈信号(I f)

   当由于某种原因使调压器输出电压降低时(如电网电压降低)：（Ug-Uf）↑→UO↑→Uy↑→α↓→调压器输出电压U↑最后达到Uf
   与Ug相互平衡，调压器输出稳定电压。

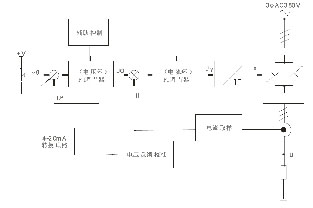

图2-1 恒电压原理框图

   电流环作用是，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工
   作。其调节过程如下：

   U0恒定，负载电流增加：If↑ → （UO-If）↓ →IO↓ → Uy↓ → α↑ → 调压器输出电压U↓——If↓；同时电压环也参与调节，使调压
   器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电压的恒定。

   触发板还可以通过辅助控制功能实现软起动、软关断，外部信号转换等功能。

   恒功率特性调压器，其内环为电流环，外环为功率环，其原理与上相同。

   恒电流特性调压器，只有一个电流调节环节。

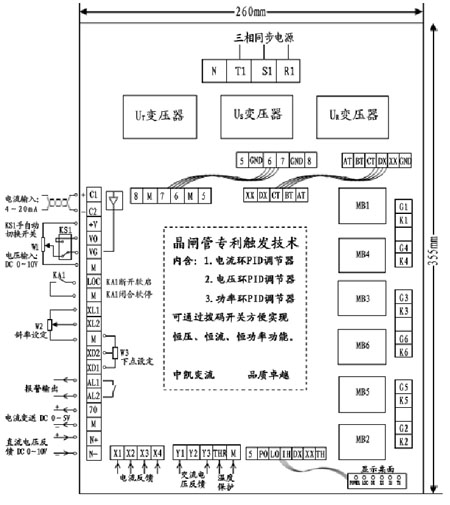

   触发板接线端子图：

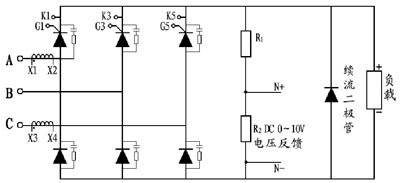

三相半控桥式整流调压接线图

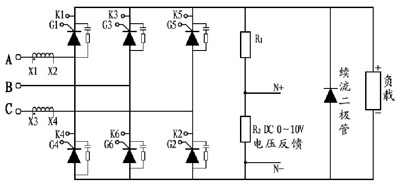

                                                                  三相全控桥式整流调压接线图

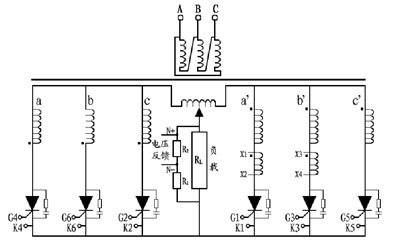

带平衡电抗器的双反Y型整流调压接线图

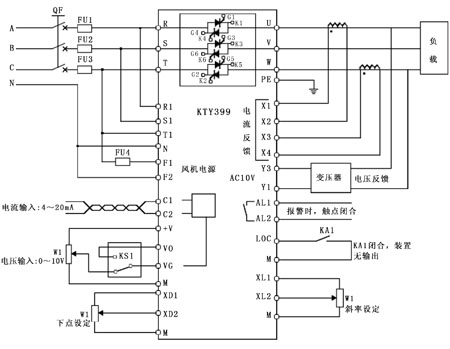

   整套晶闸管调压器主电路接线示意图：

   应用说明：

●  QF是电源开关，该开关也可用接触器替代，根据调压器额定电流选配；

   ● FU1～FU3是主回路快速熔断器，根据调压器额定电流选配；

   ● FU4是低压熔断器1～2A

   ● KS1是手动、自动切换开关，KS1置向上端时，VG与V0接通， 由外部4～20mA控制调压器的
      输出；置向下端时，VG与W1中间端接通，由W1控制调压器的输出；

    ● KA1是软起动、软关断控制触点，其闭合为调压器软关断，打开为调压器软起动(不使用软关
      断功能，可以不接KA1触点)。

    ● W1手动给定电位器：2.2K～10K/2W(只由电位器给定控制时，可不用KS1手动、自动切换开
      关，将电位器的中间端直接连接到VG端子,C1、C2、V0端子不接)

    ● W2斜率设定电位器：2.2K～10K/2W（不需斜率调整时，请将XL1、XL2短接）

    ● W3下点设定电位器：2.2K～10K/2W（不需下点设定时，可不接）

   AL1、AL2是故障输出触点，报警时，该触点闭合；带负载能力为AC250V/3A（阻性）。

   说明：在频繁起停的应用场合，一般要求用控制端子（LOC、M）运行。如果采用调压器输入前
   端的接触器进行频繁起停控制，将会影响调压器和接触器的寿命。
