单相ZK1000恒压恒流恒功率闭环可控硅触发板

单相ZK1000恒压恒流恒功率闭环可控硅触发板

   产品名称：

   单相ZK1000恒压恒流恒功率闭环可控硅触发板

   功    能：

   可实现恒压、恒流、恒功率输出闭环功能

   品备注：

   适用于阻性负载、感性负载、变压器一次侧。

   产品类别：

   工业电炉功率控制类

   产品简介

   单相ZK1000恒压恒流恒功率闭环可控硅触发板

   是移相触发型晶闸管电力控制器、采用模拟电子线路控制；

   给定信号多种选择，闭环控制；

   本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

   适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、功率连续调节。

   如需RS485通讯功能，请选择我公司JK1S系列全数字可控硅触发板。

   性能指标：

   ◇双闭环控制，内环电流环、外环电压环（或功率环）

   ◇可恒定输出电压、电流、功率

   ◇输入采用线性光电耦合器件隔离，安全性能高

   ◇可选择恒电压、恒电流、恒功率等控制方式,内部拨码开关设定。

   ◇独立软起动、软停止斜坡时间调节

   ◇电压、电流、功率变送输出（DC0～10V）

   ◇控制电路板采用先进的SMT工艺，可靠性高

   ◇完善的过流、过热等保护

   技术参数：

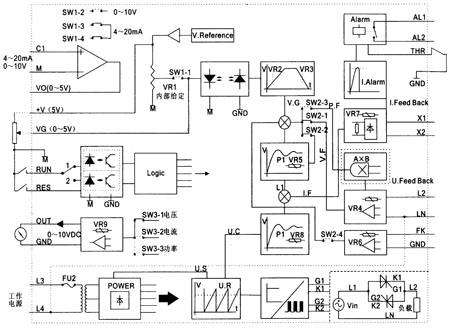

   控制原理：

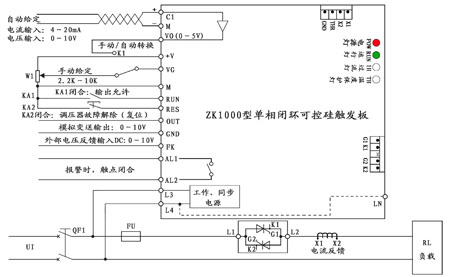

   应用举例：

   注意：

    [1]图中的UI为标准产品提供的电压等级（110V、220V、380V）之一；

    [2]风机电源只能是AC220V；

     [3]若无特殊要求，电压反馈取自负载两端，一端为L2,另一端为LN（出厂时LN将通过跳线连接到L4，图3-3的虚线）。

   应用说明：

   ⑴要求L1与L3严格同相位；

   ⑵UI：主回路电源和工作电源，严格按铭牌标定电压等级接入；

   ⑶QF1、FU分别为主回路断路器、熔断器，其规格根据调压器额定电流确定；

   ⑷标准产品已按订货要求设定了内部反馈，FK、GND外部反馈端子不接；

   ⑸根据实际情况，不用的功能（如变送输出）或没有的接线端子（如75A以下的调压器无L5、L6端子）可以不接；

   ⑹K1：手/自动转换开关；

   ⑺W1：手动给定电位器：2.2K～10K，2W以上；

   ⑻使用DC0～10V或DC4～20mA信号控制时，信号由C1和M输入，正确设置拨码开关，转换后的DC0～5V信号从VO输出，
   将K1置自动状态，即VG与VO短接；

   ⑼KA1：输出允许控制开关（或触点），当其闭合时调压器输出允许；

   ⑽KA2：故障复位按钮。在调压器出现过流、过热故障时，输出截止，相应指示灯闪烁，同时报警继电器触点闭合，当调压
   器故障解除后，

   按下KA2（闭合）即可复位调压器，重新启动。

   提醒：使用DC0～10V、DC4～20mA、W1控制时，应确认内部给定电位器已断开（SW1-1=OFF）。
