三相BHC3M-1半控可控硅触发板

三相BHC3M-1半控可控硅触发板

   产品名称：

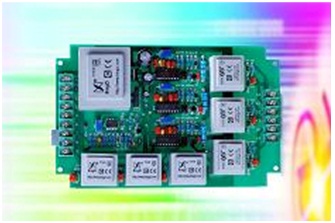

   三相BHC3M-1通用型可控硅触发板

   功  能：

   三相半控交流调压与半控整流通用    开环

   产品备注：

   适用于阻性负载、感性负载、变压器一次侧。

   产品类别：

   可控硅触发板类

   产品简介

   BHC3M-1系列三相通用型可控硅触发板是移相触发型晶闸管电力控制器、采用西门子专用触发电路设计控制；

   给定信号多种选择，开环控制；

   如需恒压、恒流、恒功率等闭环功能，请选择我公司的KTY399系列可控硅触发板。

   如需带RS485通信功能, 请选择我公司的JK3S系列全数字可控硅触发板。

   本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

   适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、

   功率连续调节。

   性能指标：

   ◇移相调压功能。

   ◇自动控制、手动控制功能，切换无扰动。

   ◇输出脉冲变压器隔离，安全可靠，脉冲对称性好。

   ◇内置软启动功能，避免电流冲击。特殊需要可以取消软启动功能。

   选型指南：

    订货说明:

   1. 定货例：BHC3M-1-4

   含义解释：4~20mA 控制信号输入，通用交流调压与半控整流。

   定货例：BHC3M-1-

   含义解释：0~10V 控制信号输入

   技术参数：

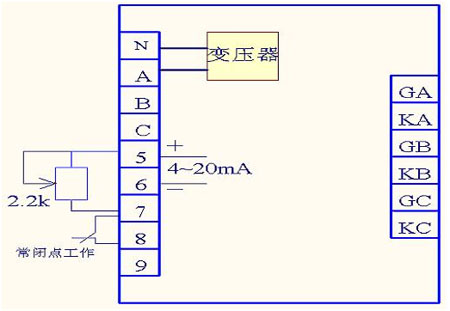

   控制原理及应用接线图：

   各种主电路应用示意图：

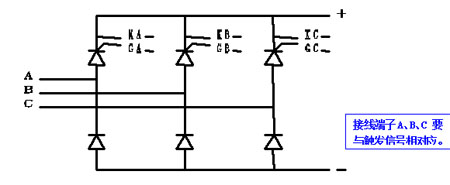

三相半控整流主电路共阳极接法

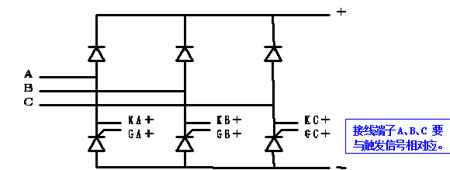

三相半控整流主电路共阴极接法

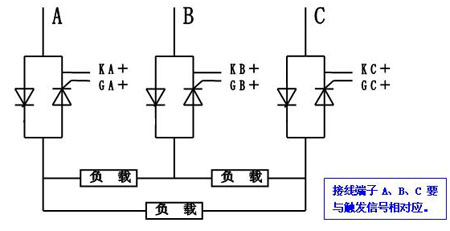

三相半控交流调压电路三角形接线图

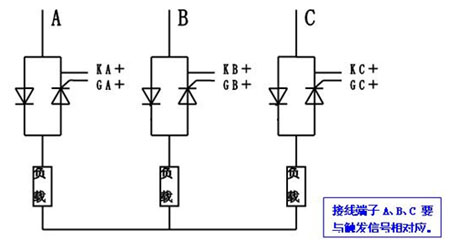

三相半控交流调压电路星型接线图
