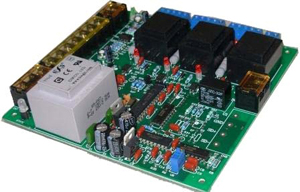

三相BHC6M-2数字可控硅触发板


三相BHC6M-2数字可控硅触发板

   产品名称:

    三相BHC6M-2数字可控硅触发板

   功    能:

   调功调压一体化功能

   产品备注:

   适用于阻性负载、感性负载、变压器一次侧。

   产品用途:

   工业电炉功率控制

   产品简介

   三相BHC6M-2数字可控硅触发板

   是移相与过零触发综合型晶闸管电力控制器、采用数字电子线路控制;

   给定信号多种选择,开环控制;

   如需恒压、恒流、恒功率等闭环功能,请选择我公司的KTY399系列可控硅触发板。

   如需带RS485通信功能, 请选择我公司的JK3S系列全数字可控硅触发板。

   本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

   适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、功率连续调节。

   性能指标:

   ◇调功调压一体化功能。

   ◇自动控制、手动控制功能,切换无扰动。

   ◇可选择限压、限流、过流保护功能。
   ◇外部开关量控制软启动与软停车,避免电流冲击。

   ◇完善的过流、过热等保护。

   型号说明:

   代码功能

   型号代码

     代码含义



   BHC6M-2-

     基本功能:移相调压, 锁相环同步,宽脉冲触发

     调节分辨率:0.2°(调压), 20ms(调功) 缓起动、关断时间:0.2~120秒可调

     报警输出:常开1A250V AC 基本报警:散热器超温,电源缺相

     电源电压:380V AC±10% 50HZ 环境温湿度:0~40℃,90%RH最大

   控制输入

   4-

     4~ 20 mA DC, 接收电阻: 120Ω

   5-

     0 ~ 5 V DC, 输入电阻: 450KΩ

   6-

     0 ~ 10 V DC, 输入电阻: 450KΩ

   触发方式

   2-

     触发反并联可控硅模块

   三相负载连接形式

   D-

     D:三角型或星型中心点不接地

   Y-

     Y:星型中心点接地

   电流限制和过流报警(选件)

   (含DCT1电流变换器,测两相电流)

   N

     无

   C

     过流报警功能和电流限制

   电流环光隔离远程状态接口(选件)

   (散热器超温、过流、缺相、运行、电源)

    N-

     无

    F-

     远程状态接口(含DDR远程状态接收器)

   调功(选件)

    00

     无

    01

     阻性调功



   技术参数:

电源

     3ΦAC380V±15%  50/60Hz

输出电压

     0~95%输入电压

输出电流

     负载能力可以驱动AC25~3000A电流范围内的负载

适用负载

     电阻性负载、电感性负载、变压器一次侧

给定信号

     DC0~5V、DC0~10V、DC4~20mA等;标准产品为DC420mA信号

斜坡时间

     软起动、软停止时间:1~120s,可调

限流特性

     限制输出电流在额定值范围内

调节精度

     优于1%

过流保护

     输出电流≥2倍额定值时,10ms内截止输出

过热保护

     主回路晶闸管温度>75℃, 截止输出

   控制原理:

   BHC6M-2型三相可控硅触发板是运用数字电路触发可控硅实现调压和调功。调压采用移相控制方式,调功有定周期调功和变周期调功两种方式。该控制板带锁相环

   同步 电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。该控制板的触发有两种方

   式:直接触发可控硅模块、触发移相型固态继电器。BHC6M-2控制板的特点:十位A/D,输出线性化程度高,输出起控点低。

   应用举例:

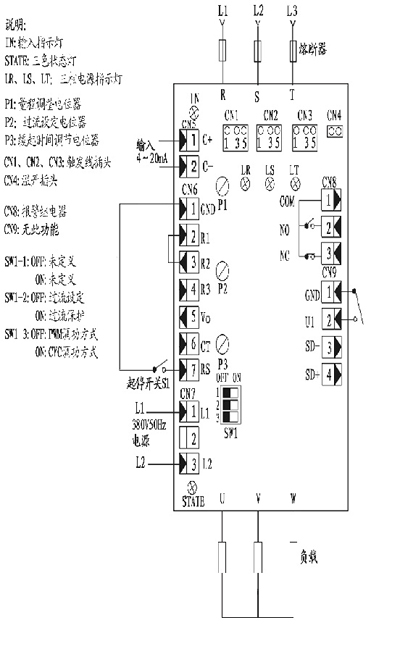

   基本应用接线图

   2.1.1星型中心不接地负载自动方式接线图、控制板端子位置图

     负载如需其它连接方式,请参阅整机选型表


说明:负载可以是三角形、星型中心点不回零

星型中心点回零(订货说明)

   各项功能及接线说明:

   ①CN5的C+、C-分别接4~20mA信号的正极和负极。

   ②电源L1、L2分别接三相电源的任意两相电压,即控制板电源取负载电源的任意两相线电压380V。

   ③出厂时拨码开关SW1都设置为OFF。

   ④CN1、CN2、CN3、CN4为内部引线。

   ⑤起停开关S1功能

   S1闭合:待机状态,此时STATE的状态是黄灯闪烁。

   S1断开:正常运行。

 S1由闭合切换为断开:STATE变绿灯常亮,调压方式时调压器缓起动;调功方式时,直接按输入信号输出。

 S1由断开切换为闭合:调压方式时调压器缓关断,关断完后STATE黄灯闪烁;调功方式时,调压器急停。

   ⑥DCT1功能说明

   A.  DCT1是功能选件,若需要过流保护功能或者限流功能,都必须配DCT1(订货时声明)。

   B.  DCTI是反馈电路板,采集负载电流,并传送给BHC6M-2控制板,接线时应注意CN1端子的正负极(CN1-1是正极;CN1-2是负极)。

   C.  DCT1标定方法:可用仪表手动将负载电流调节到最大,这时用万用表直流12V档测量DCT1的CN1-1(+)和CN1-2(-),若DCT1与BHC6M-2控制板电路连线

   已 经接好,测量BHC6M-2控制板的CN6-6(+)和CN6-1(-),调节DCT1上电位器W1使得测量值是4.8V。

   对于那些允许电流随温度变化而变化的负载,要等到负载的电流达到最大时再做标定。

   若订货时已经说明了负载最大电流,那么出厂前一般都做了标定,不用再做标定了

   D.  DCT1上的LED在DCT1电源正常时应是常亮的,若不亮检查DCT1电源供电是否正常。

   ⑦CN9端子为功能选件。若需要调功调压一体化功能或者状态发送功能,都必须带CN9端子(订货时声明)。

   ⑧设备调试时可以按照图2-1-1接线,调试时图中负载最好用100瓦~200瓦灯泡做为假负载。

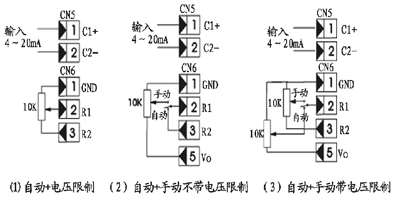

   电压限制及手、自动接线图:

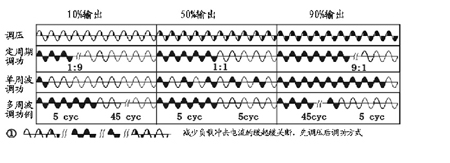

   不同控制方式时的波形:

   调压控制时,采用移相触发来改变可控硅的导通角,从而改变负载的电压有效值;如上图中调压方式波形图,在10%时负载电压有效值是额定电压有效值的10%。

   调功方式有两种:周波调功和PWM调功。周波调功是变周期调功,最小调功周期是40ms。PWM调功是定周期调功,周期固定是4s。

如需更加详细资料,请到下载中心 去下载详细使用说明
