单相GBC2M-1通用型可控硅触发板

单相GBC2M-1通用型可控硅触发板

产品名称：

单相GBC2M-1通用型可控硅触发板

功能：

单相交流调压与半控整流通用开环

产品备注：

适用于阻性负载、感性负载、变压器一次侧。

产品类别：

可控硅触发板类

产品简介

GBC2M-1系列单相通用型可控硅触发板是移相触发型晶闸管电力控制器、采用西门子专用触发电路设计控制；

给定信号多种选择，开环控制；

如需恒压、恒流、恒功率等闭环功能，请选择我公司的ZK1000系列可控硅触发板。

如需带RS485通信功能, 请选择我公司的JK1S系列全数字可控硅触发板。

本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、

功率连续调节。

性能指标：

◇移相调压功能。

◇自动控制、手动控制功能，切换无扰动。

◇输出脉冲变压器隔离，安全可靠，脉冲对称性好。

◇内置软启动功能，避免电流冲击。特殊需要可以取消软启动功能，比如点焊机、滚焊机、对焊机等焊机类控制场合。

选型指南：

项目	型号代码	规格
单相GBC2M-1通用型可控硅触发板	GBC2M-1-	基本功能：移相调压宽脉冲触发调节分辨率：0.1°(调压) 缓起动时间：10秒内置报警输出：常开接点　1A250V AC 环境温湿度：0~40℃，90%RH最大
1．控制输入		4	4~20 mADC, 接收电阻:300Ω
		5	0~5 V DC 输入电阻:10KΩ
		10	0~10 V DC 输入电阻:10KΩ
2．触发方式			TY-		普通通用型
				D-	焊机类专用型
				GL-	震动给料机控制专用型

订货说明:

1. 定货例：GBC2M-1-4-TY

含义解释：4~20mA 控制信号输入，通用交流调压与半控整流。

定货例：GBC2M-1-4-D

含义解释：4~20mA 控制信号输入，焊机类专用型

…….

技术参数：

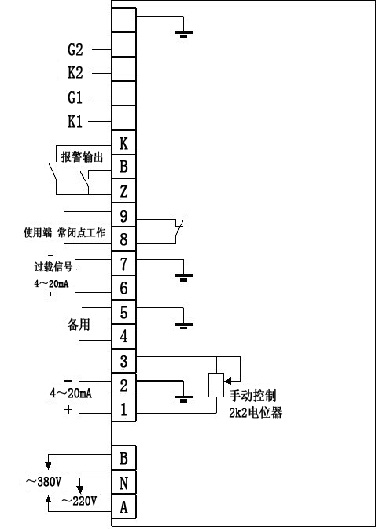

控制原理及应用接线图：

各种主电路应用示意图：

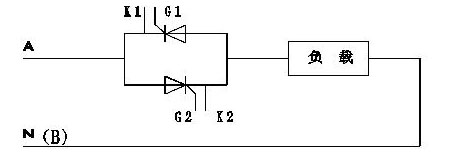

单相交流调压主电路220V/380V通用

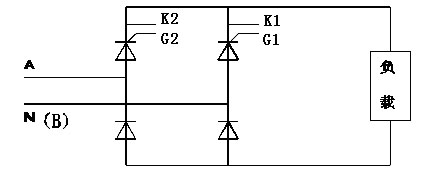

单相半控整流主电路220V/380V通用

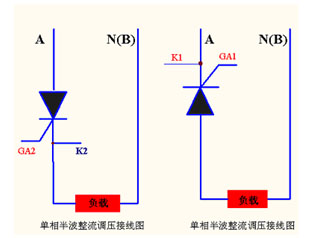

单相带整流变压器的半波整流主电路

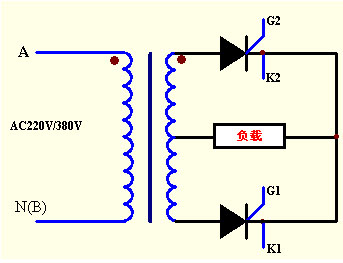

单相变压器原边调压主电路示意图

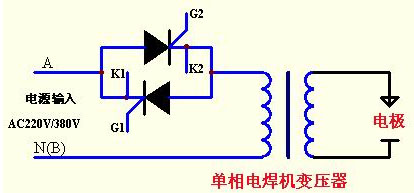

单相交流电焊机与点焊机控制主电路示意图

如需更加详细资料，请到下载中心去下载详细使用说明
