单相GBC2M-2通用过流保护型可控硅触发板

产品名称：

单相GBC2M-2通用过流保护型型可控硅触发板

功能：

单相交流调压与半控整流通用开环

产品备注：

适用于阻性负载、感性负载、变压器一次侧。

产品类别：

可控硅触发板类

产品简介

GBC2M-2系列单相通用过电流保护型可控硅触发板是移相触发型晶闸管电力控制器、采用西门子专用触发电路设计控制；

给定信号多种选择，开环控制；

如需恒压、恒流、恒功率等闭环功能，请选择我公司的ZK1000系列可控硅触发板。

如需带RS485通信功能, 请选择我公司的JK1S系列全数字可控硅触发板。

本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、

功率连续调节。

性能指标：

◇移相调压功能。

◇自动控制、手动控制功能，切换无扰动。

◇输出脉冲变压器隔离，安全可靠，脉冲对称性好。

◇具有过电流保护特性

◇内置软启动功能，避免电流冲击。特殊需要可以取消软启动功能，比如点焊机、滚焊机、对焊机等焊机类控制场合。

选型指南：

项目	型号代码	规格
单相GBC2M-1通用过电流保护型可控硅触发板	GBC2M-2-	基本功能：移相调压宽脉冲触发调节分辨率：0.1°(调压) 缓起动时间：10秒内置报警输出：常开接点　1A250V AC 环境温湿度：0~40℃，90%RH最大
1．控制输入		4	4~20 mADC, 接收电阻:300Ω
		5	0~5 V DC 输入电阻:10KΩ
		10	0~10 V DC 输入电阻:10KΩ
2．触发方式			TY-		普通通用型
				D-	焊机类专用型
				GL-	震动给料机控制专用型

订货说明:

1. 定货例：GBC2M-2-4-TY

含义解释：4~20mA 控制信号输入，通用交流调压与半控整流。

定货例：GBC2M-2-4-D

含义解释：4~20mA 控制信号输入，焊机类专用型

…….

技术参数：

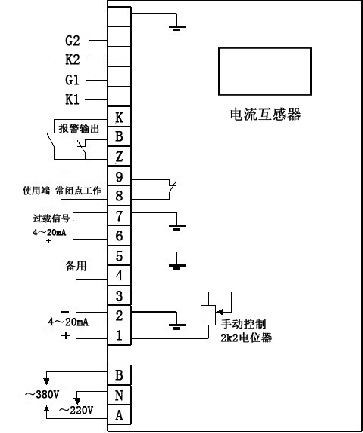

控制原理及应用接线图：

各种主电路应用示意图：

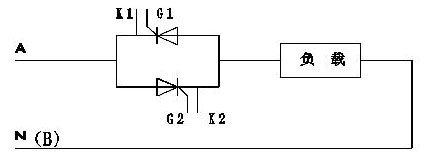

单相交流调压主电路220V/380V通用

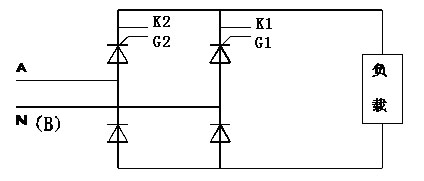

单相半控整流主电路220V/380V通用

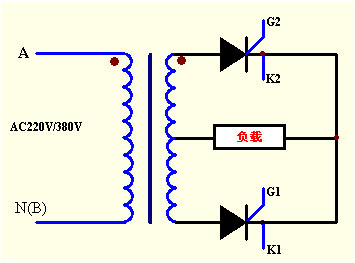

单相带整流变压器的半波整流主电路

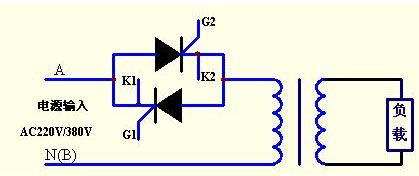

单相变压器原边调压主电路示意图

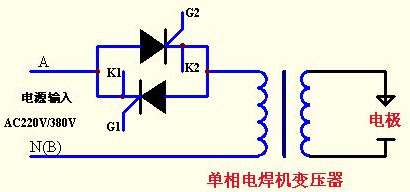

单相交流电焊机与点焊机控制主电路示意图

如需更加详细资料，请到下载中心去下载详细使用说明
