产品名称：

单相GBC2M-3数字调功调压可控硅触发板

功能：

调功调压一体化功能

产品备注：

适用于阻性负载、感性负载、变压器一次侧。

产品类别：

工业电炉功率控制类

产品简介

GBC2M-3系列单相可控硅触发板是移相与过零触发综合型晶闸管电力控制器、采用数字电子线路控制；

给定信号多种选择，开环控制；

如需恒压、恒流、恒功率等闭环功能，请选择我公司的ZK1000系列可控硅触发板。

如需带RS485通信功能, 请选择我公司的JK1S系列全数字可控硅触发板。

本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、

功率连续调节。

性能指标：

◇调功调压一体化功能。

◇自动控制、手动控制功能，切换无扰动。

◇可选择限压、限流、过流保护功能。
◇外部开关量控制软启动与软停车，避免电流冲击。

◇完善的过流、过热等保护。

选型指南：

项目	型号代码	规格
单相GBC2M-3数字调功调压可控硅触发板	GBC2M-3-	基本功能：移相调压, 锁相环同步，宽脉冲触发调节分辨率：0.2°(调压), 20ms(调功) 缓起动时间：0.2~120秒可调缓停时间：10秒报警输出：常开接点　1A250V AC 环境温湿度：0~40℃，90%RH最大
1．控制输入		4	4~20 mADC, 接收电阻:120Ω
		5	0~5 V DC 输入电阻:10KΩ
		10	0~10 V DC 输入电阻:10KΩ
2．触发方式			T-		触发反并联可控硅
				K-	触发KS型双向可控硅
4．电流限制和过流报警 (选件)					N-	无
					C-	带电流限制功能和过流报警
5．调功方式 (选件)						U00	无
						U01	阻性调功

订货说明:

1．可控硅调压调功器电流容量选择参考

一般纯阻负载：所选电力调整器的电流容量应大于负载最大电流。

硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。硅碳棒在700~800℃存在负阻区，所选电力调整器的电流容量
应大于负载电流1.7 倍以上。

电热管负载：易受潮、局部短路等，所选电力调整器的电流容量应大于负载电流1.7倍以上。

变压器负载：应带电流限制功能，所选电力调整器的电流容量应大于负载电流2~2.5倍以上。

2. 定货例：GBC2M-3-4T-N-U00

含义解释：4~20mA 控制信号输入，触发反并联可控硅，无电流限制与过流报警功能，调压控制。

技术参数：

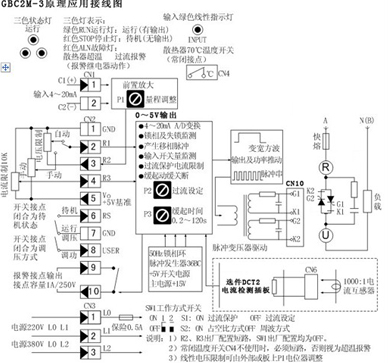

控制原理及应用接线图：

如需更加详细资料，请到下载中心去下载详细使用说明
