三相BHC6M-1通用型可控硅触发板

三相BHC6M-1通用型可控硅触发板

    产品名称：

    三相BHC6M-1通用型可控硅触发板

    功    能：

    三相交流调压与半控整流通用    开环

    产品备注：

    适用于阻性负载、感性负载、变压器一次侧。

    产品类别：

    可控硅触发板类

    产品简介

    BHC6M-1系列三相通用型可控硅触发板是移相触发型晶闸管电力控制器、采用西门子专用触发电路设计控制；

    给定信号多种选择，开环控制；

   如需恒压、恒流、恒功率等闭环功能，请选择我公司的KTY399系列可控硅触发板。

   如需带RS485通信功能, 请选择我公司的JK3S系列全数字可控硅触发板。

    本调压器设计紧凑、功能完善、体积小、重量轻、使用维护方便。

    适用于阻性负载、感性负载、变压器一次侧。可广泛应用于工业各领域的电压、电流、

    功率连续调节。

    性能指标：

    ◇移相调压功能。

    ◇自动控制、手动控制功能，切换无扰动。

    ◇输出脉冲变压器隔离，安全可靠，脉冲对称性好。

    ◇内置软启动功能，避免电流冲击。特殊需要可以取消软启动功能，比如点焊机、滚焊机、对焊机等焊机类控制场合。

    选型指南：

     订货说明:

    1. 定货例：BHC6M-1-4-TY

    含义解释：4~20mA 控制信号输入，通用交流调压与半控整流。

    定货例：BHC6M-1-4-D

    含义解释：4~20mA 控制信号输入，焊机类专用型

    技术参数：

    控制原理及应用接线图：

    各种主电路应用示意图：

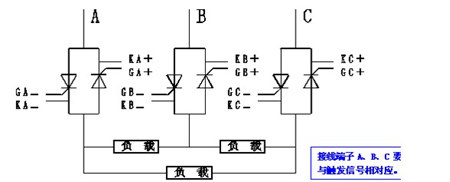

三相交流调压主电路负载三角形接法

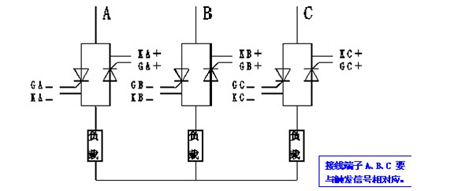

三相交流调压主电路负载星型接法

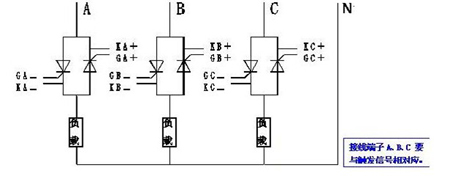

三相交流调压主电路负载星型回零接法

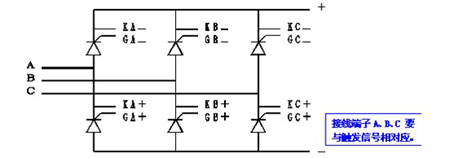

三相全控整流主电路接线图
